Cube-shaped rail

autor:

Obdélníkové otevřené podhledové lamely · Cube-shaped rail

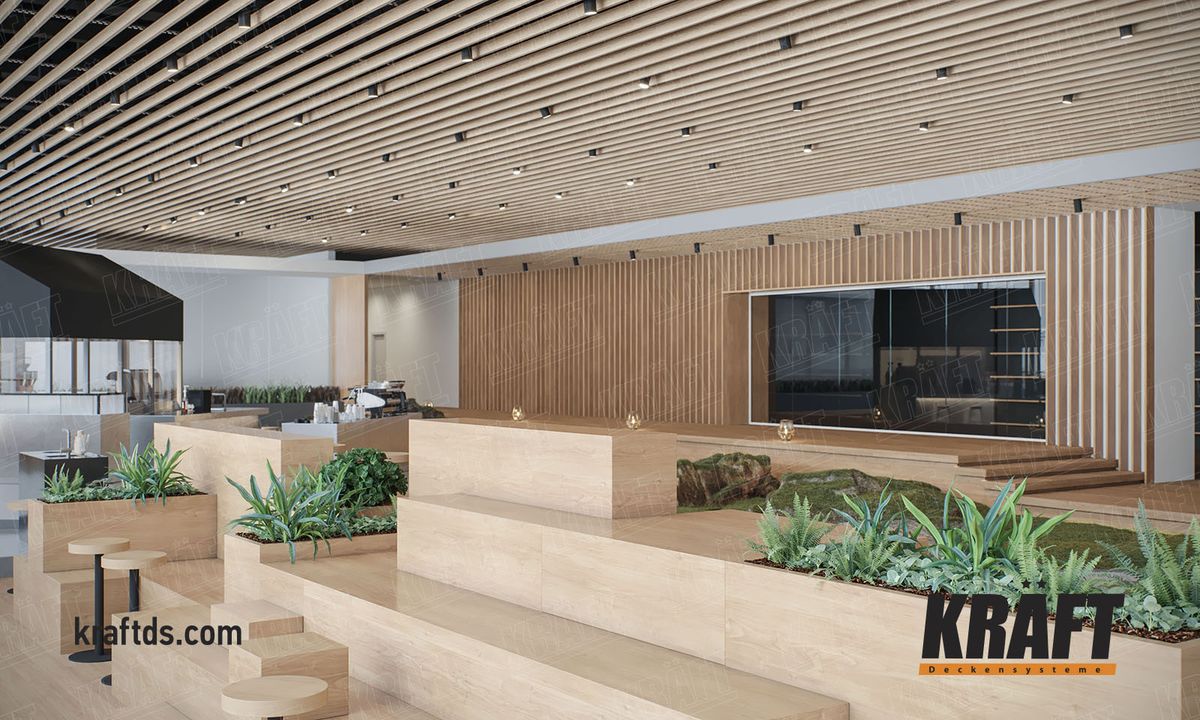

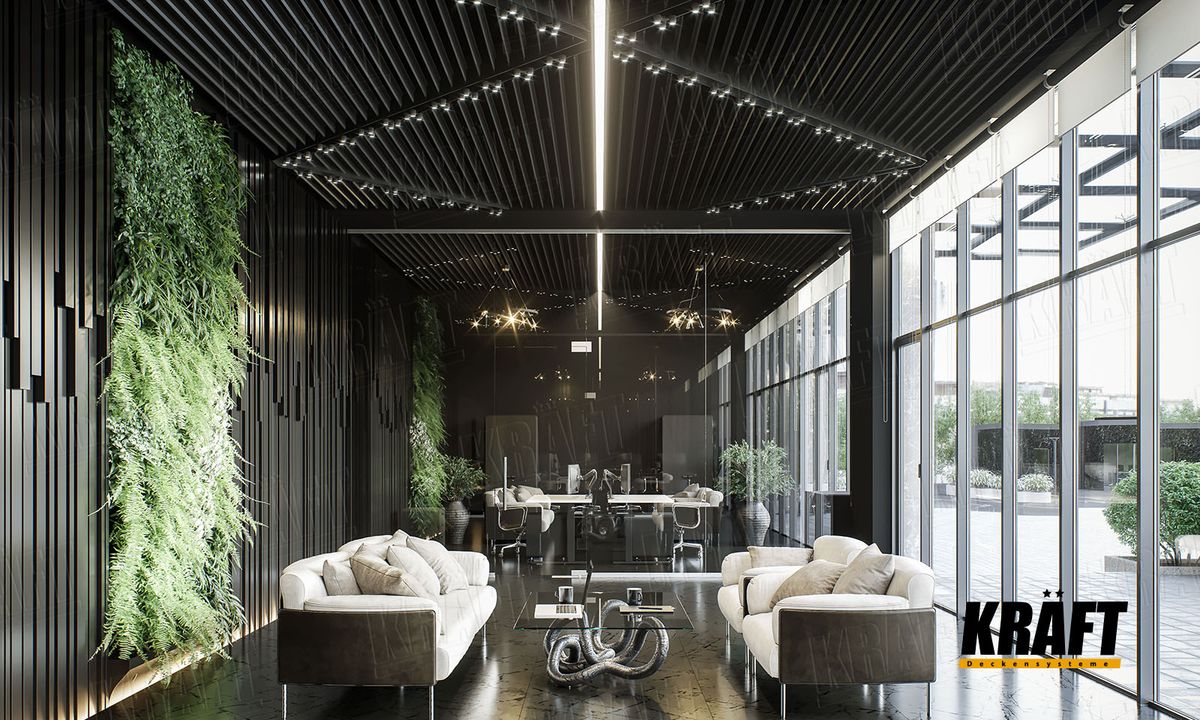

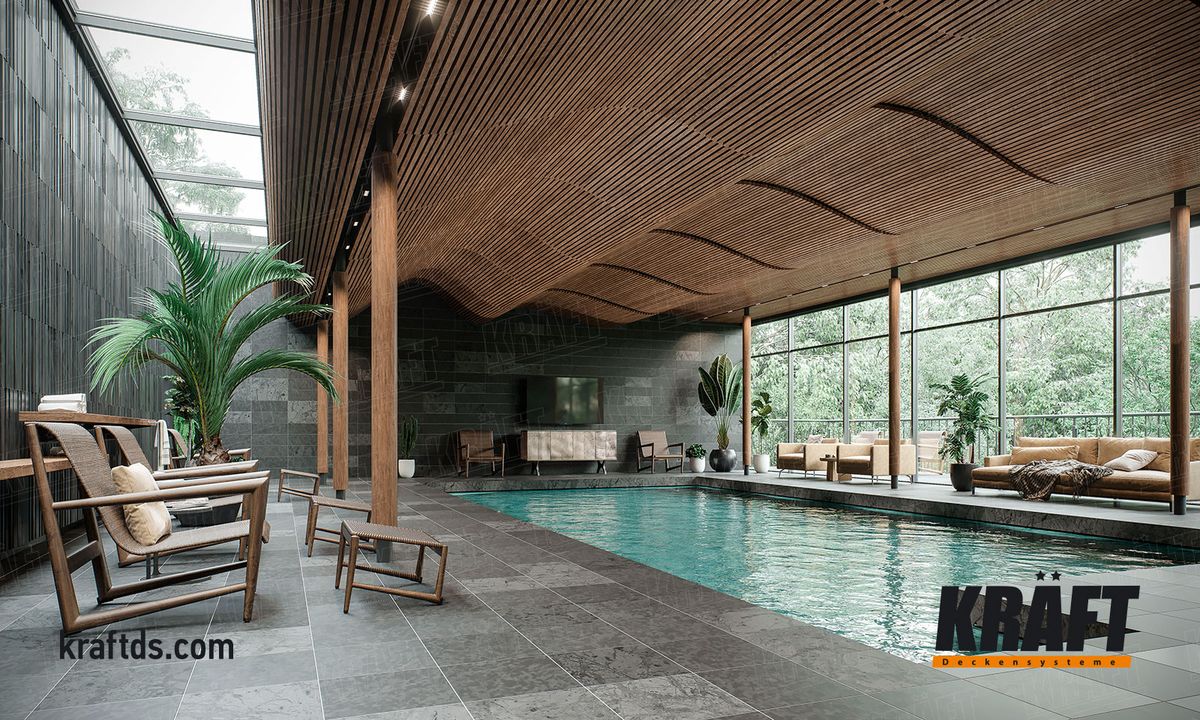

odpočinkový prostor v přírodních barvách

Základní specifikace

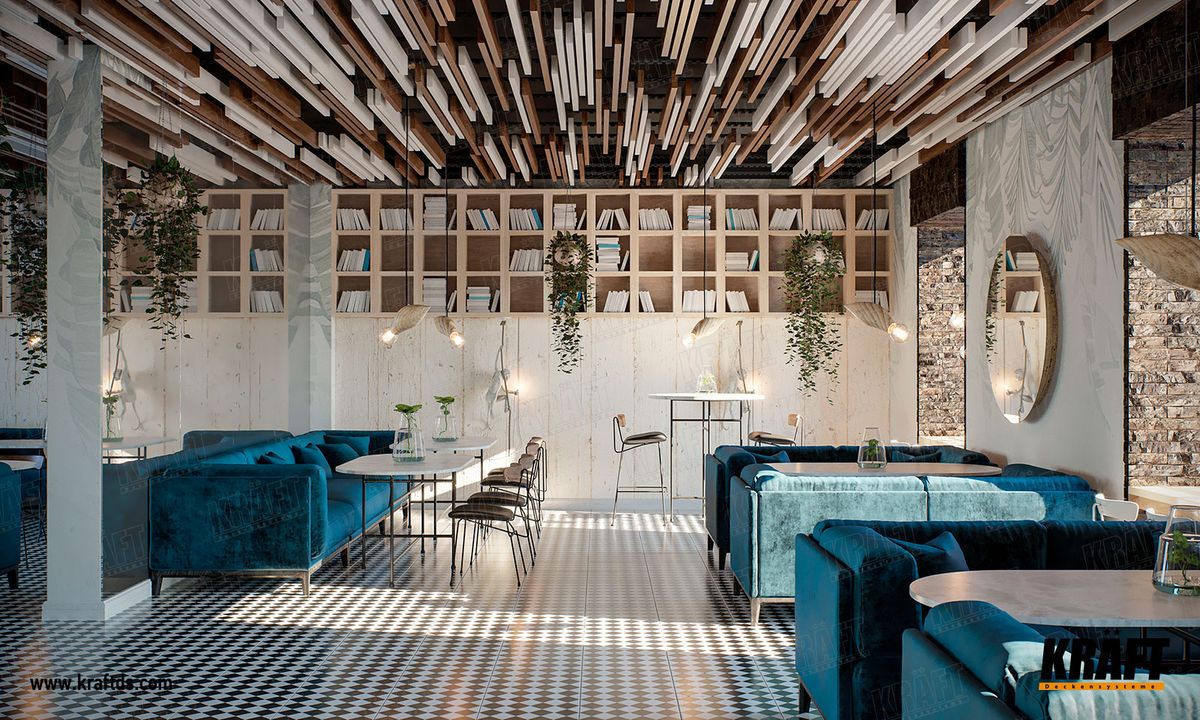

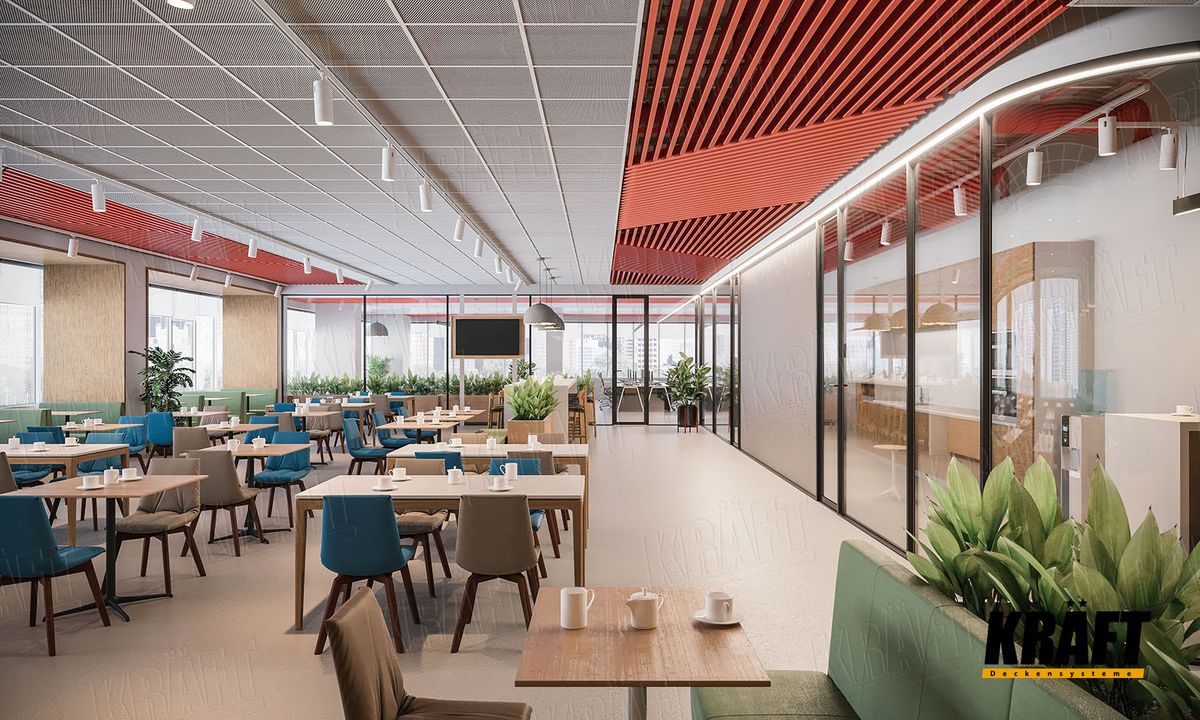

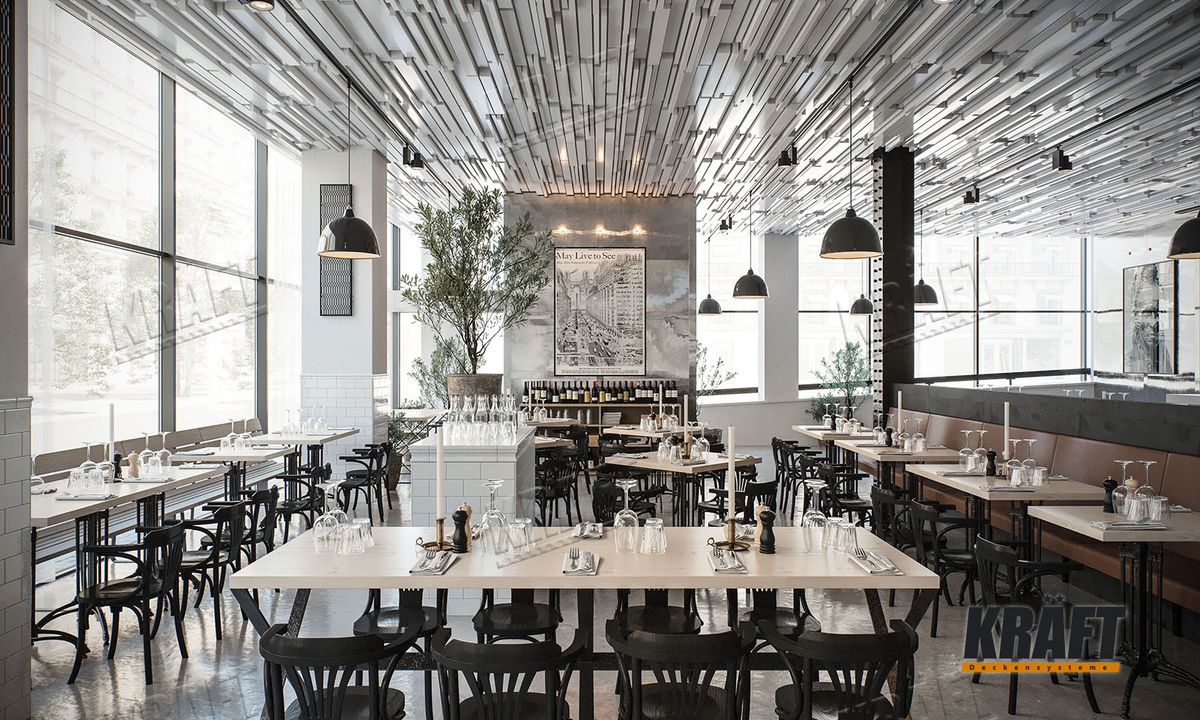

interiér kavárny s lamelovými podhledy
  • Snadná montáž
  • Umožňuje jednoduchou integraci svítidel
  • Jednoduché zkracování lamel na požadovanou délku
  • Bezúdržbový systém
  • Variabilně volitelná otevřenost podhledu
  • Možnost instalace na svislé stěny
  • Pohodlný přístup k instalacím
  • Ohebný nosný profil umožňuji organické tvary
  • Pro všechny typy veřejných prostor: obchody, nákupní centra, školy, letiště, nemocnice, hotely, administrativa atd.
  • Lze kombinovat s lineárními plochými lamelami

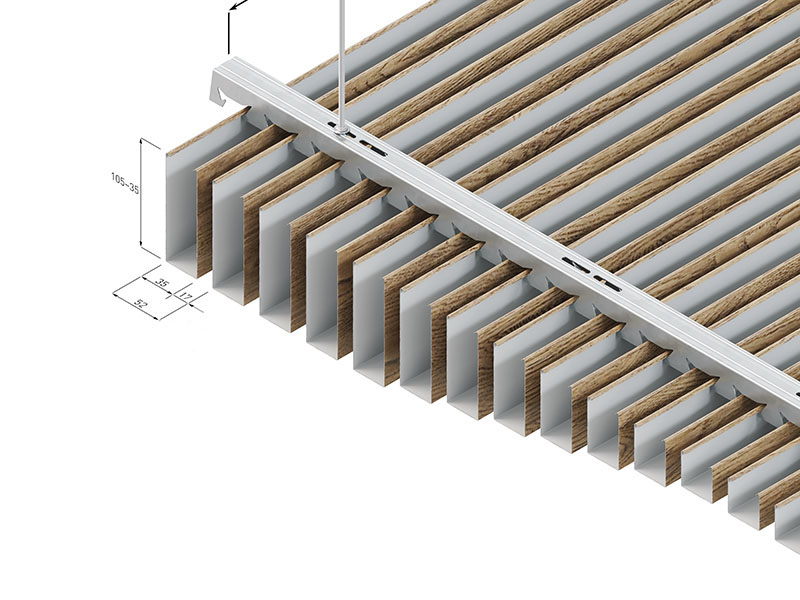

Technické parametry:

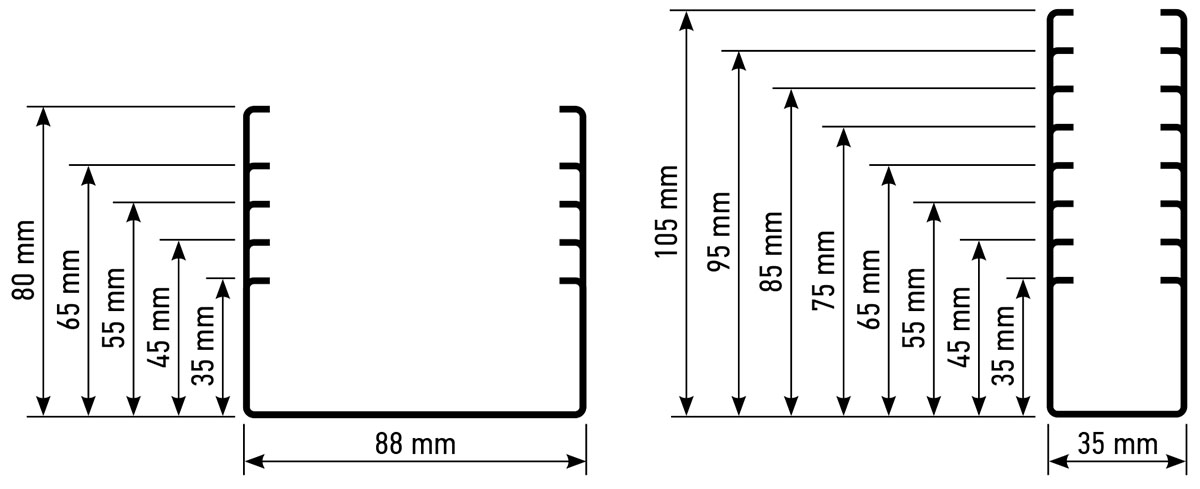

  • Šířka lamel: 35 a 88 mm
  • Výška lamel: 35, 65, 105 mm
  • Rozteč lamel: 52, 104, 156, 208 mm
  • Otevřenost podhledu: 34% – 86%
  • Efektivní úhel: 13° – 77°
  • Zavěšení: závitové tyče nebo flexibilní rychlo-závěsy
  • Požární odolnost: A1
  • Materiál: vysoce kvalitní pozinkovaná ocel
  • Povrchová úprava: polymerní povlak

Povrchové úpravy

Barvy:

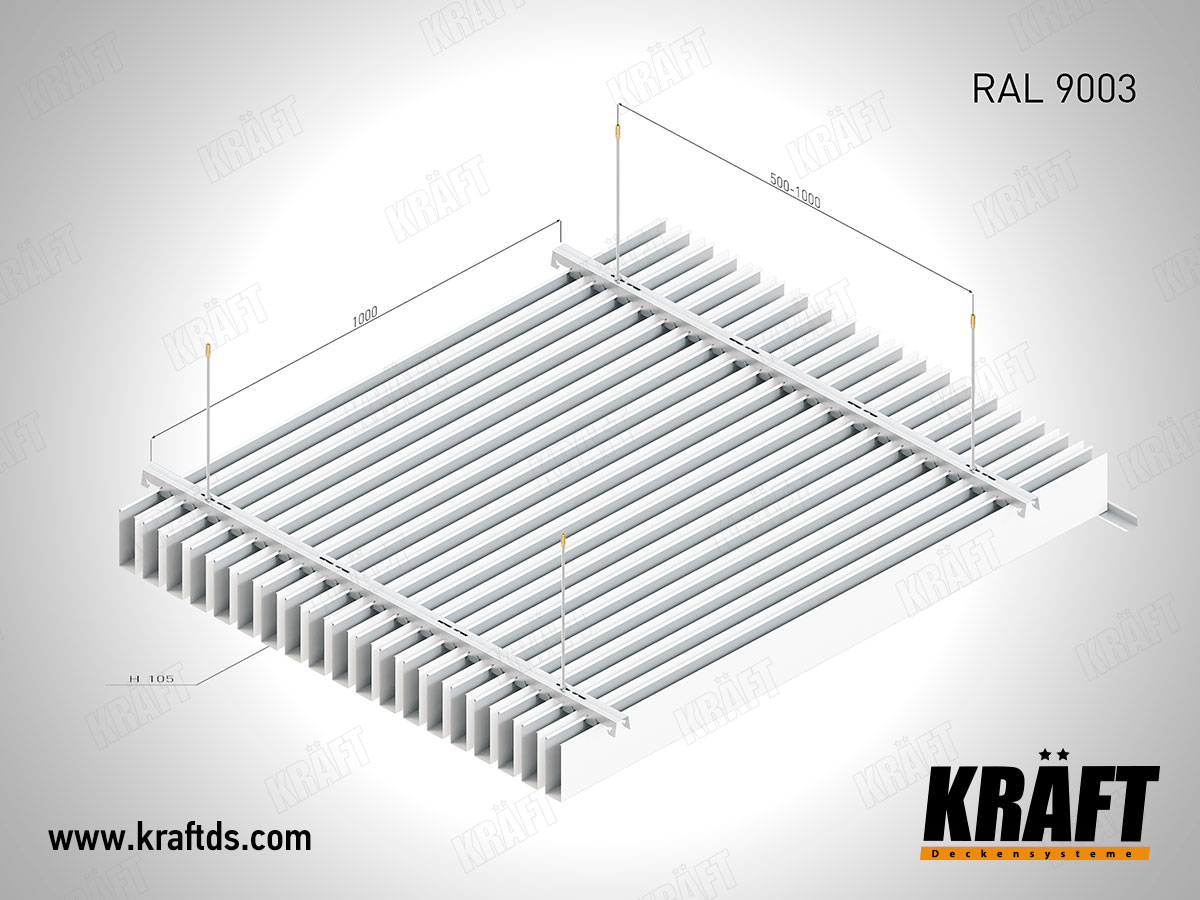

3D schéma lamel v RAL 9003

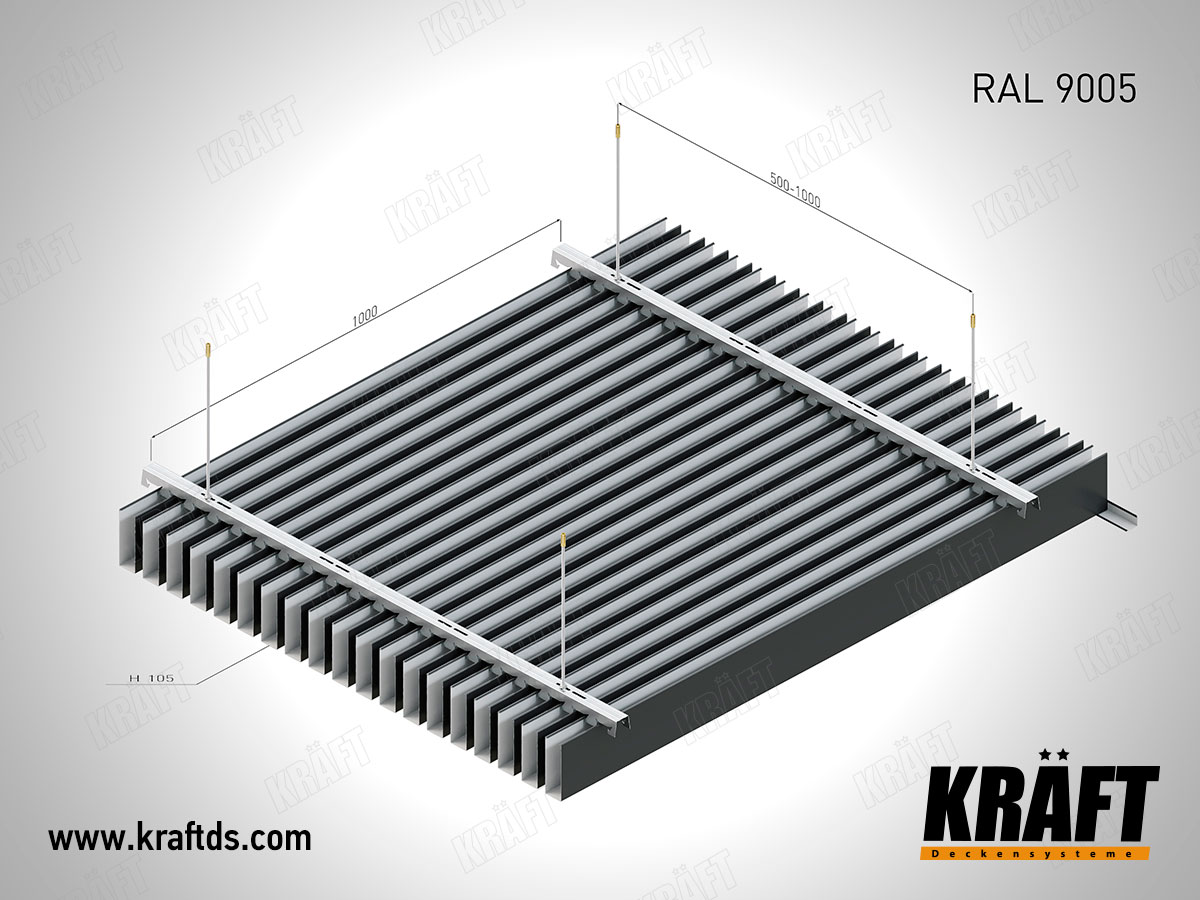

3D schéma lamel v RAL 9005

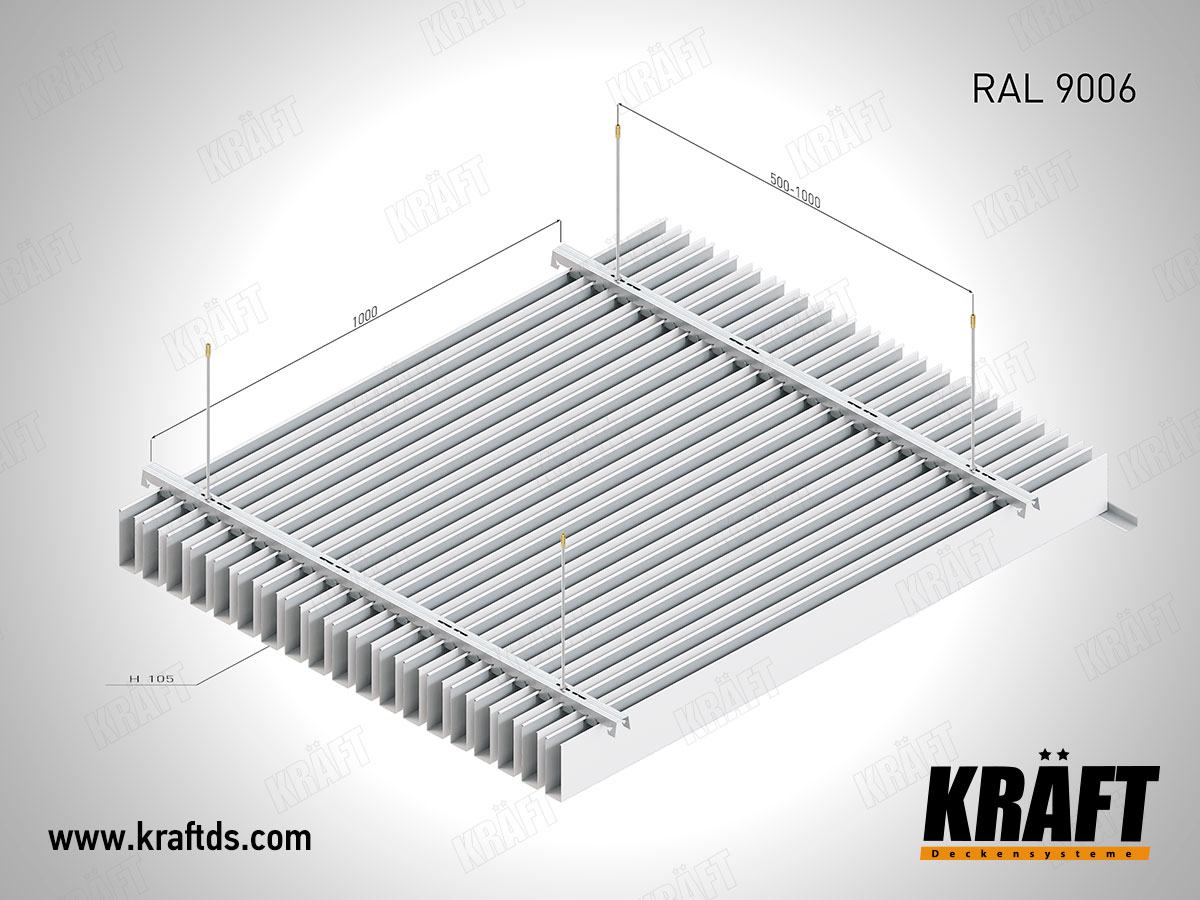

3D schéma lamel v RAL 9006
3D schéma lamel v RAL 7024

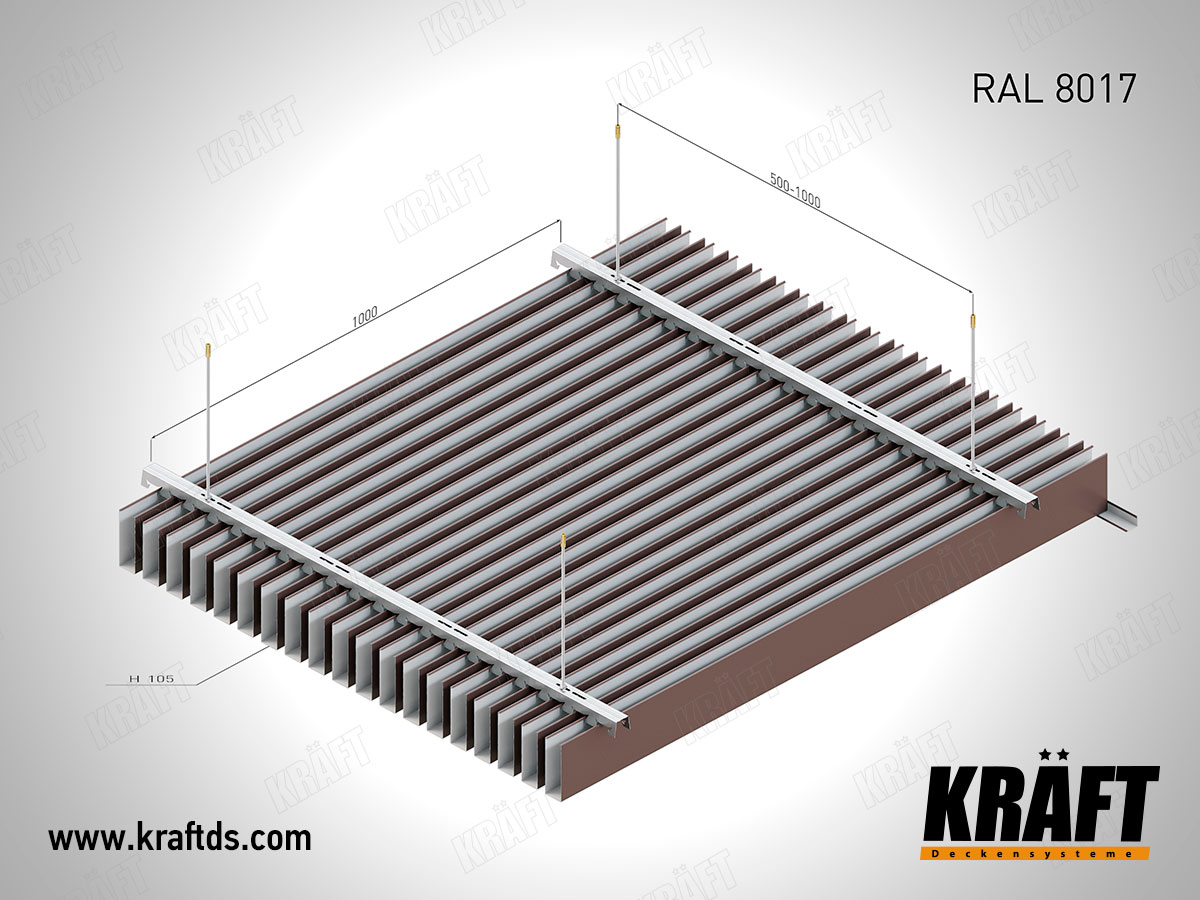

3D schéma lamel v RAL 8017
  • RAL 9003 (signální bílá)
  • RAL 9005 (černá)
  • RAL 9006 (bílý hliník metalíza)
  • RAL 7024 (grafitová šedá)
  • RAL 8017 (čokoládová hnědá)
  • Ostatní RAL barvy na vyžádání

Dřevodekory:

  • Světlé (Gikory)
  • Základní tmavé (Modrina)
  • Neutrální (Nut Kariny)
  • Další dekory na dotaz

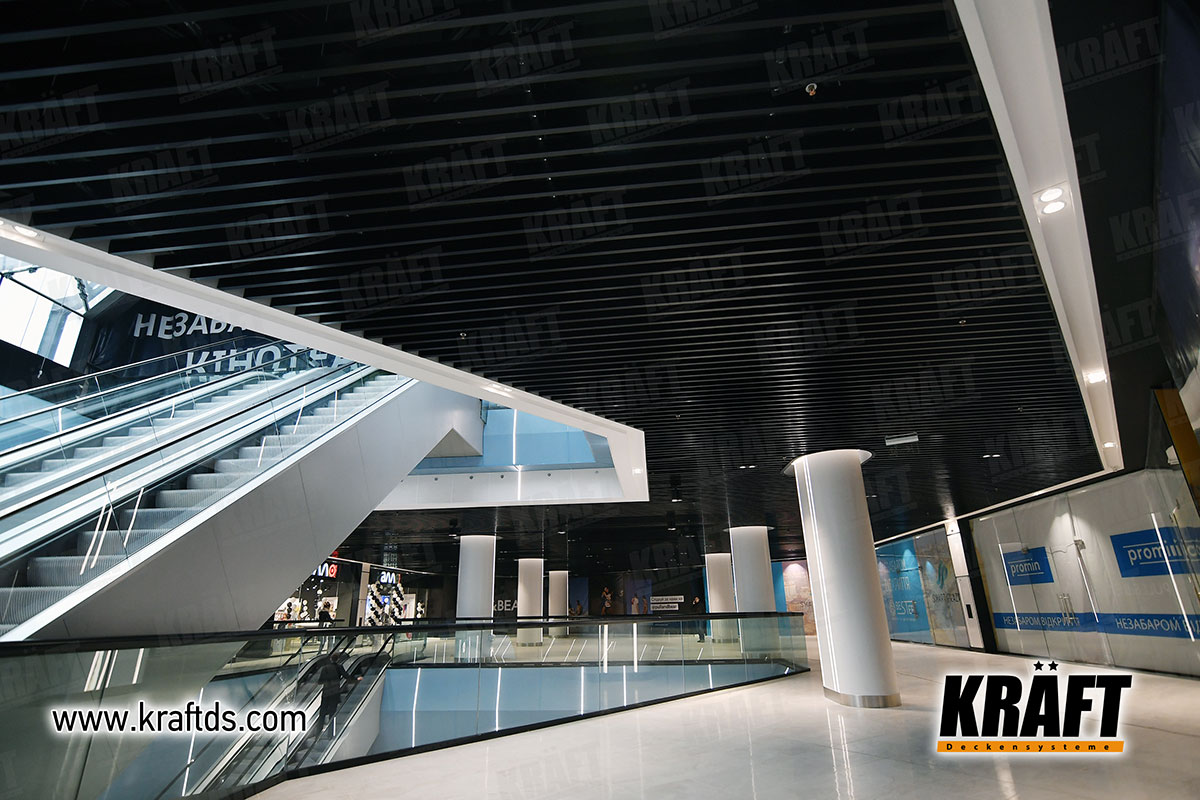

schodiště v nákupním centru

Vliv rastru a velikosti lamel na vzhled

Otevřenost podhledu:

šířka lamelosová vzdálenost lamel
52 mm104 mm156 mm208 mm
35 mm34 %59 %79 %86 %
88 mm–21 %47 %65 %
Udává poměr celkové otevřené plochy (mezer) k celkové ploše podhledu

Efektivní úhel:

výška lamelosová vzdálenost lamel
52 mm104 mm156 mm208 mm
35 mm63 %28 %17 %13 %
65 mm75 %45 %35 %28 %
105 mm77 %56 %40 %37 %
interiér kavárny jednoduché barvy

Individuální upevnění lamel

Tento samostatný nosný prvek rozšiřuje možnosti použití obdélníkových lamel:

  • Rozměr kotvícího prvku 35 × 88 mm vhodný pro oba typy lamel
  • Instalace horizontálně i vertikálně
  • Volné umístění lamel kdekoli na stropě nebo stěně
  • Instalace lamel v různých úhlech vůči sobě navzájem
  • Libovolná osová vzdálenost mezi lamelami
  • Prostorově nenáročný nosný systém
  • Elegantní vzhled

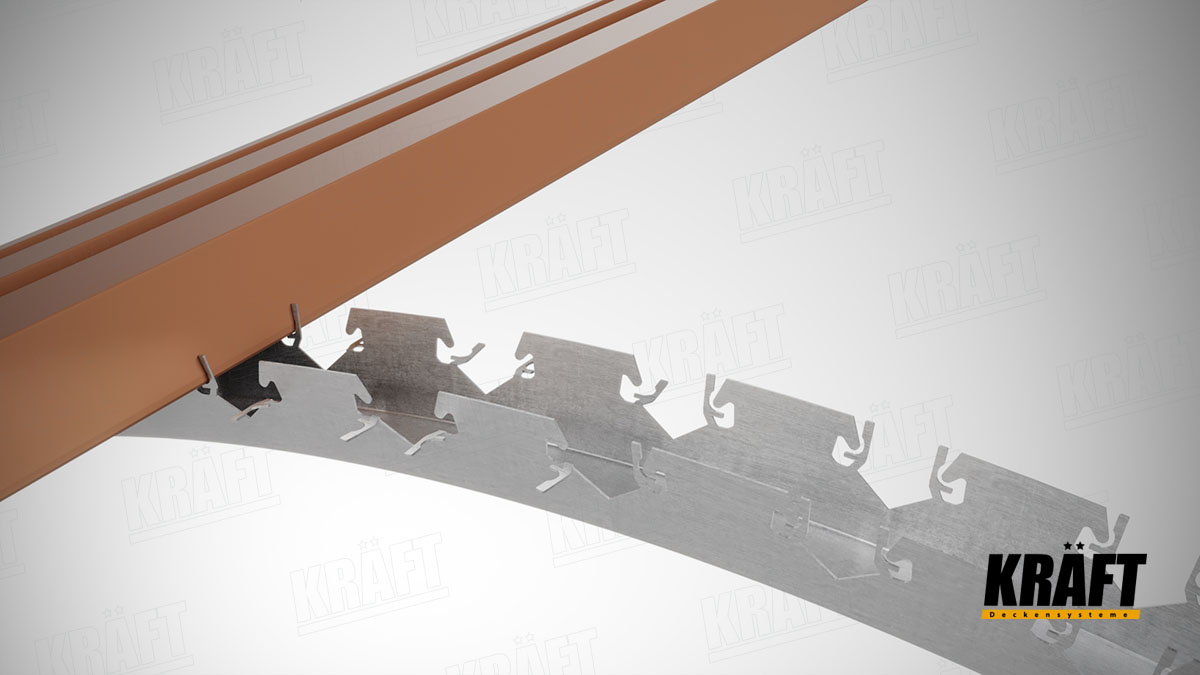

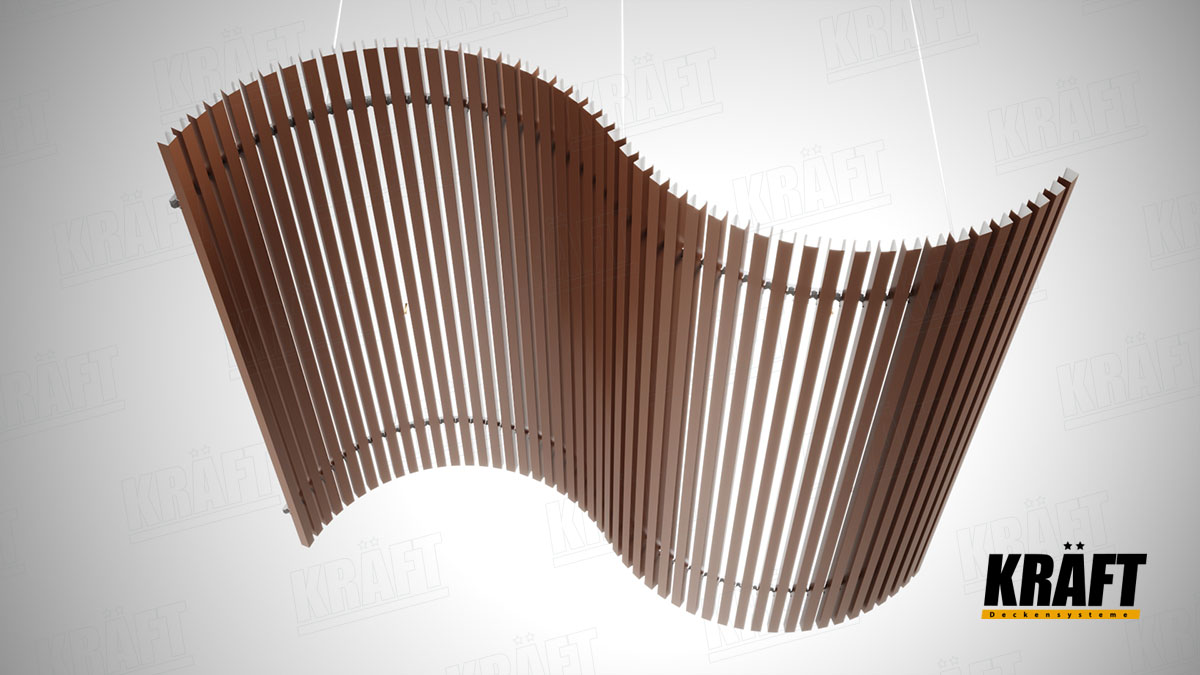

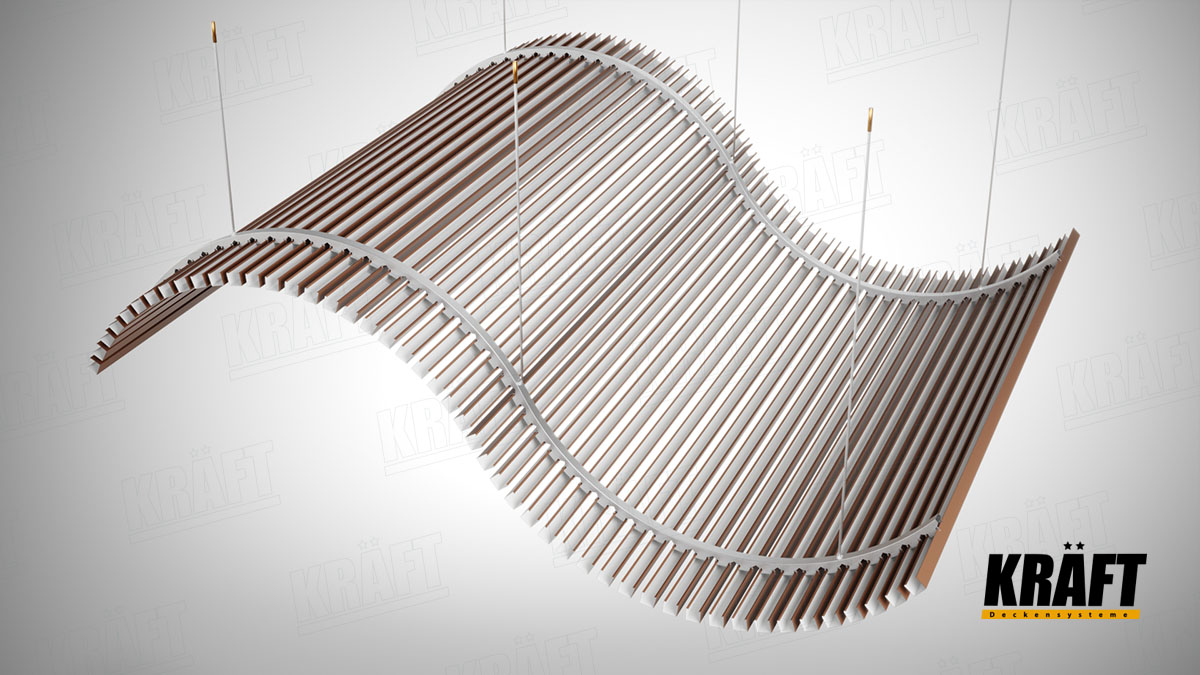

Ohebný nosný profil

Ohebný nosný profil umožňuje vytvoření organických tvarů:

  • Flexibilní tvar podhledu
  • Zavěšení přes standardní rychlo-závěsy
  • Lehce se uhýbá rukou bez speciálního nářadí

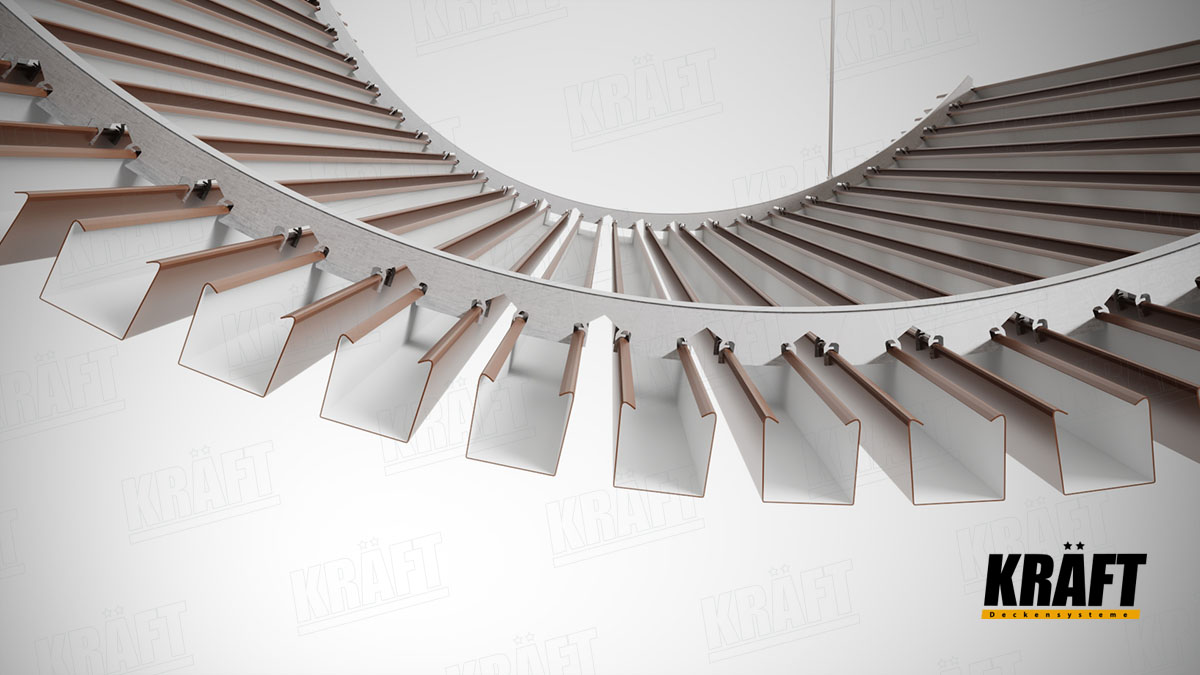

  • Po ohnutí dokonale drží tvar (konvexní i konkávní)
  • Konvexní ohyb bez limitu poloměru

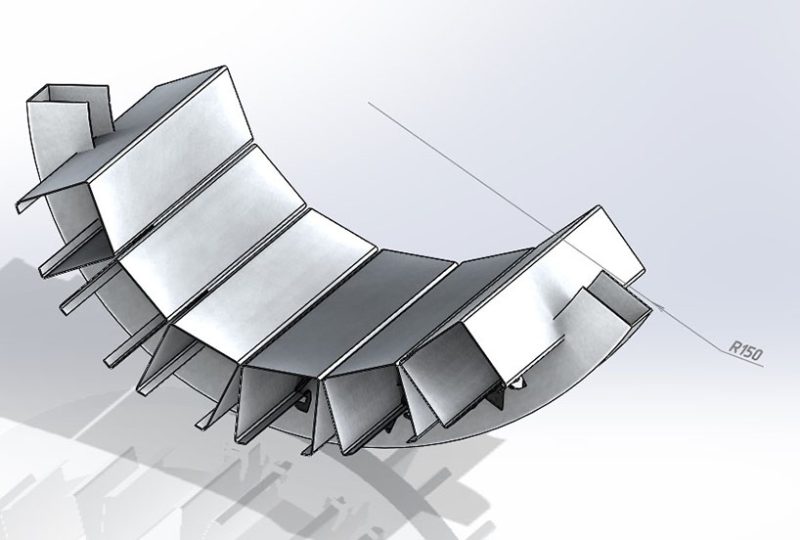

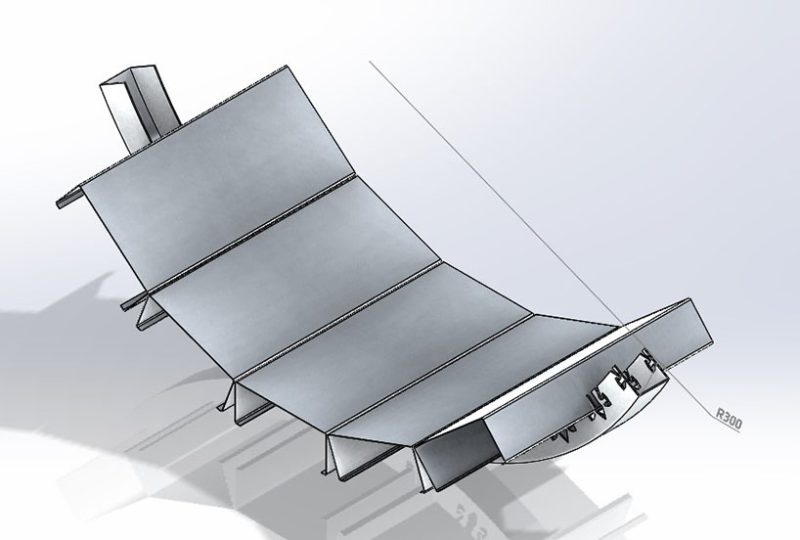

  • Konkávní ohyb omezen rozměry a roztečí lamel (běžně rozteč 52 mm) – max. R375 (lamela 88 × 80 mm), R150 (lamela 35 × 35 mm)
