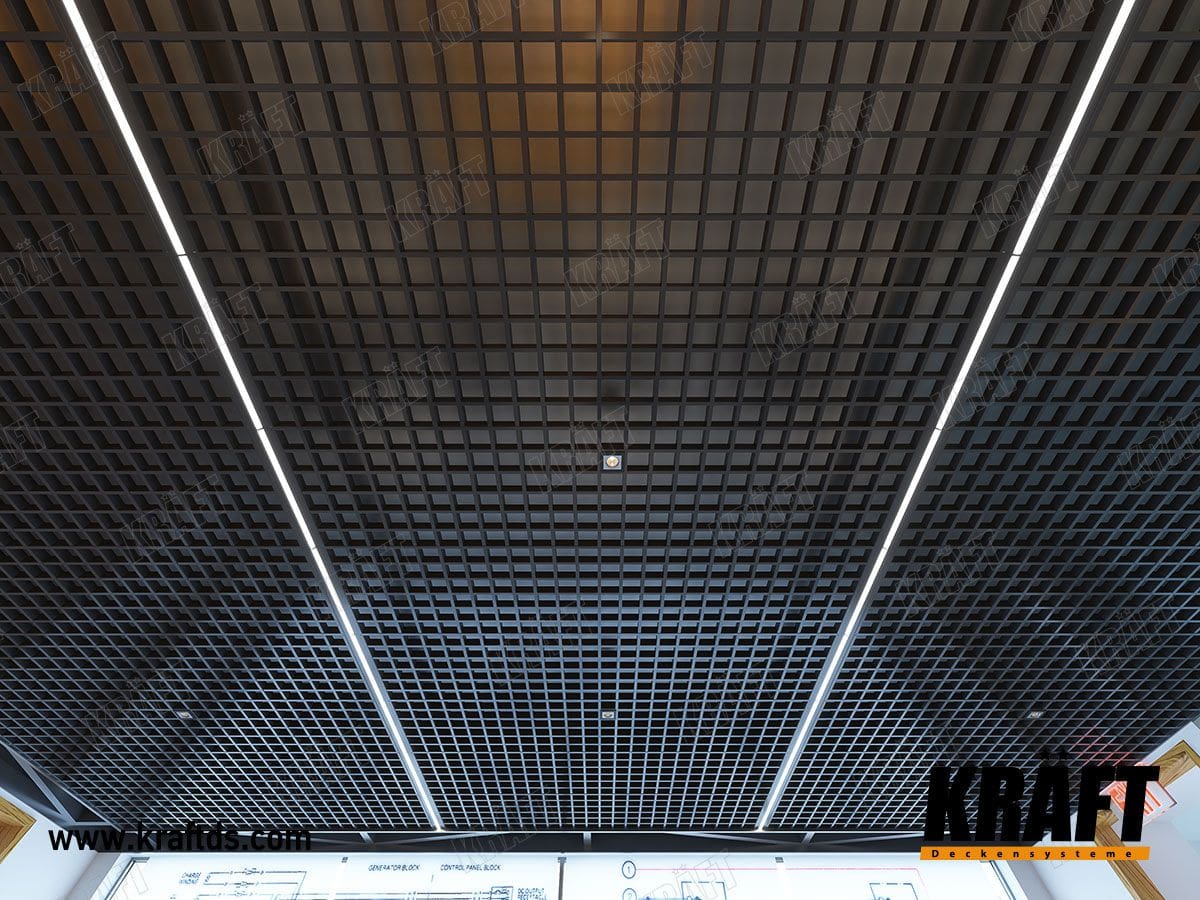

Kraft Classic open-cell· Klasické mřížkové podhledy
ZÁKLADNÍ CHARAKTERISTIKA
- Zavěšení: flexibilní rychlo-závěsy
- Požární odolnost: A1 dle EN 1350-1
- Materiál: vysoce kvalitní pozinkovaná ocel PN-EN 13964:2014-05
- Povrchová úprava: polymerní povlak
- Snadná instalace
- Jednoduchá údržba
- Inovativní design
- Lehká a vzdušná konstrukce nezatěžující strop
- Pro všechny typy veřejných prostor: obchody, nákupní centra, školy, letiště, nemocnice, hotely, administrativa atd.
PODROBNOSTI O SYSTÉMU
Classic open cell ceiling
- Rozměr mřížky: 50×50, 60×60, 75×75, 86×86, 100×100, 120×120, 150×150, 200×200 mm
- Šířka profilu: 9 mm
- Výška profilu: 33, 40, 45 mm
- Nosný systém: samonosný
- Propojení: lišty zacvakávané mezi sebou pomocí speciálních zámků
Montáž
Montážní postup:
- Montáž nosného roštu: Hlavní nosné profily v délkách 2400 mm (1) a 600 mm (3) se nacvaknout do připravených závěsů (5).
- Příprava kazet: Do takto vytvořené konstrukce se instalují čtvercové moduly (2) typu Grilyato.
- Zajištění zámků: Každý modul má své vlastní zámky, které musí přesně zapadnout do drážek v hlavních profilech.
- Důležité upozornění: Čím hustší je mřížka (menší oka), tím více lamel a zámků kazeta obsahuje. Při montáži proto dbejte na to, aby všechny zámky řádně zaskočily.
Vizualizace – 3D model(Upozornění: dojde k přesměrování na externí stránky)
Údržba a revize

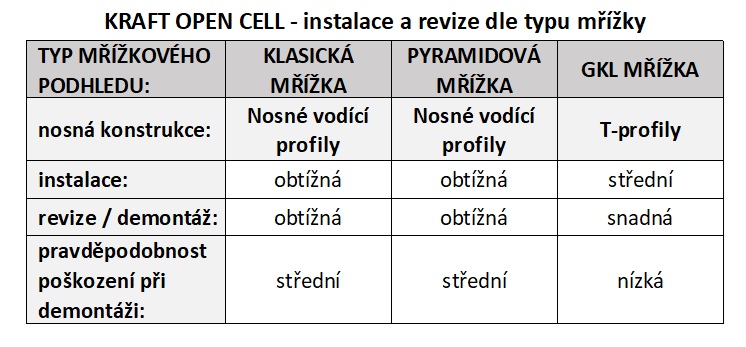

Typ mřížky otevřeného podhledu ovlivňuje montáž i následnou údržbu / demontáž.
Vliv rastru a typu mřížky na vzhled
Otevřenost podhledu:
Faktická propustnost
- Udává poměr mezi prázdným prostorem a plochou, kterou zabírají samotné lamely.
- Požární bezpečnost: sprinklery nad podhledem vyžadují otevřenost většinou vyšší než 70%.
- Vzduchotechnika: otevřenost určuje, jak efektivně může v místnosti cirkulovat vzduch vzdáleností (roztečí) mezi nimi.
- Akustika: otevřený podhled propouští zvukové vlny do prostoru nad ním (dutiny), kde mohou být pohlceny akustickou izolací.
- Vysoká otevřenost: > 80 %, podhled působí lehce a vzdušně, ale je skrz něj více vidět na technologie nad ním.
- Nízká otevřenost: < 40 %, podhled působí masivněji a lépe maskuje instalace.
Efektivní úhel (úhel clonění):
Optická propustnost
- Úhel, pod kterým přestává být vidět nosný strop (nebo instalace nad ním)
- Je tím větší, čím vyšší jsou lamely a čím menší je mezera mezi nimi, tím větší je efektivní úhel.
- Je určen geometrickým vztahem mezi výškou lamel a vzdáleností (roztečí) mezi nimi.
- V praxi lze vysvětlit tak, že čím větší je tento úhel, tím dříve (při menším odklonu pohledu od svislé osy) se podhled „uzavře“ a schová to, co je nad ním.
Povrchové úpravy
Barvy:
- RAL 9003 (signální bílá)
- RAL 9005 (černá)
- RAL 9006 (bílý hliník metalíza)
- RAL 7024 (grafitová šedá)
- RAL 8017 (čokoládová hnědá)
- Ostatní RAL barvy na vyžádání
Dřevodekory:
- Světlé (Gikory)
- Základní tmavé (Modrina)
- Neutrální (Nut Kariny)
- Další dekory na dotaz
Další varianty rastru
Stropní žaluzie
Efekt lamelového podhledu
Princip systému je ve vynechání vybraných profilů v celkové sestavě. Systém je vhodný zejména pro kazety GKL 15/15, kdy stabilitu zajišťuje rám z T-profilů.
- Systém použitelný pro všechny typy mřížkových podhledů: Classic, Pyramidal, GKL.
- Úspora materiálu ve srovnání s běžnými otevřenými mřížkovými podhledy je přibližně 16 %.
Triangl open-cell
Systém diagonálně vložených příčníků
Jedinečný design nového podhledu
Rychlá změna vzhledu stávajícího podhledu
- Libovolné uspořádání vzoru
- Vhodné pro otevřené rastrové podhledy: 100×100 mm, 120×120 mm, 150×150 mm, 200×200 mm
- Volba barvy bez ohledu na barvu hlavního rastru
- Jednoduchá instalace bez nutnosti speciální nářadí
- Možnost instalace svítidel Kraft LED pod úhlem 45° k hlavnímu rastru
