Tahokovové systémy · KRAFT Mesh panels
ZÁKLADNÍ TYPY

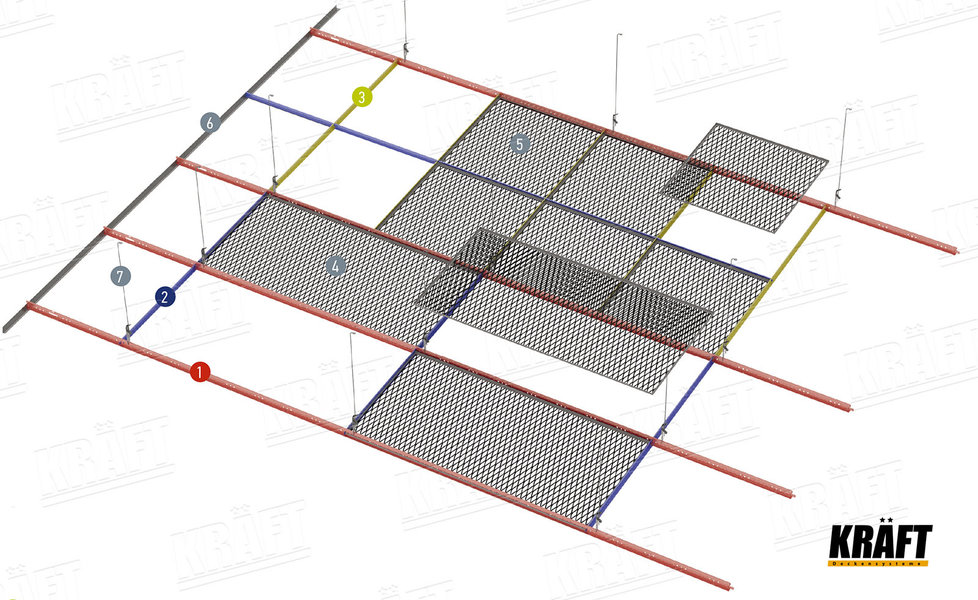

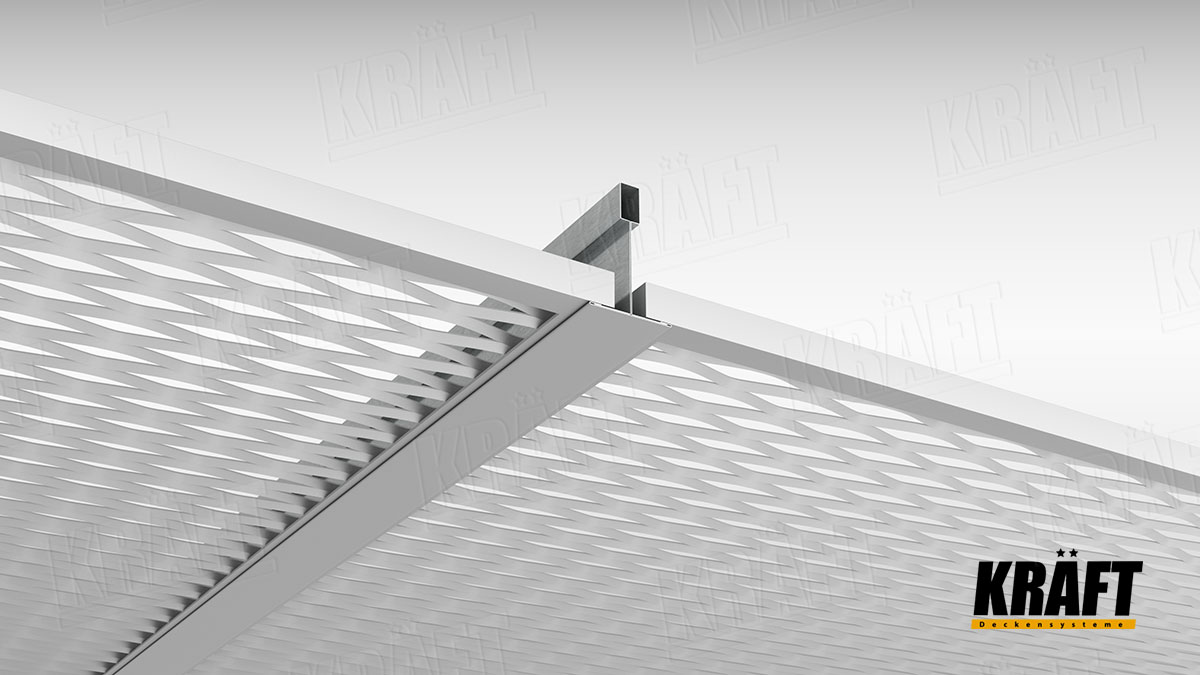

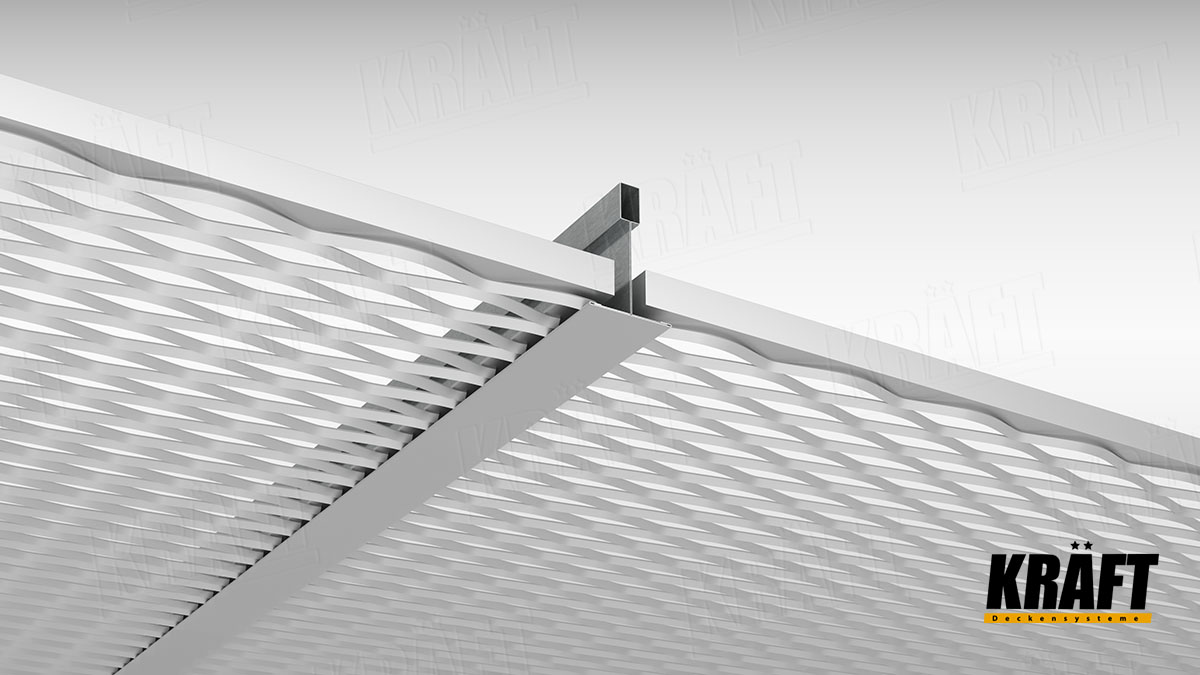

Lay-On T24

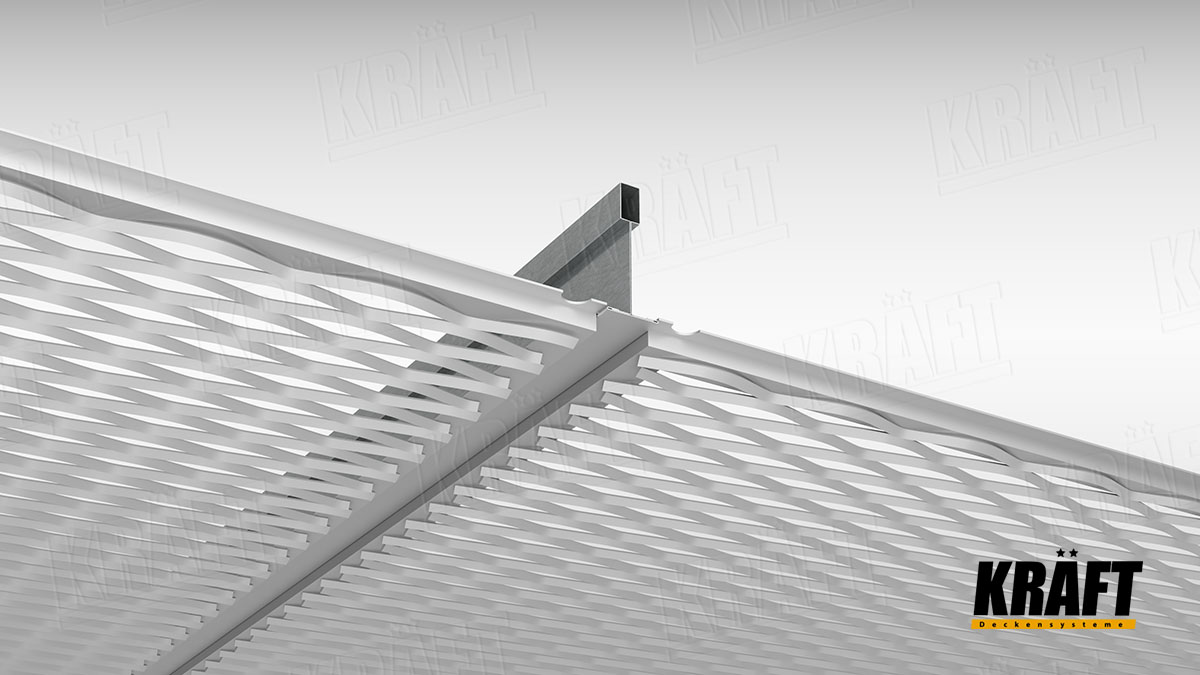

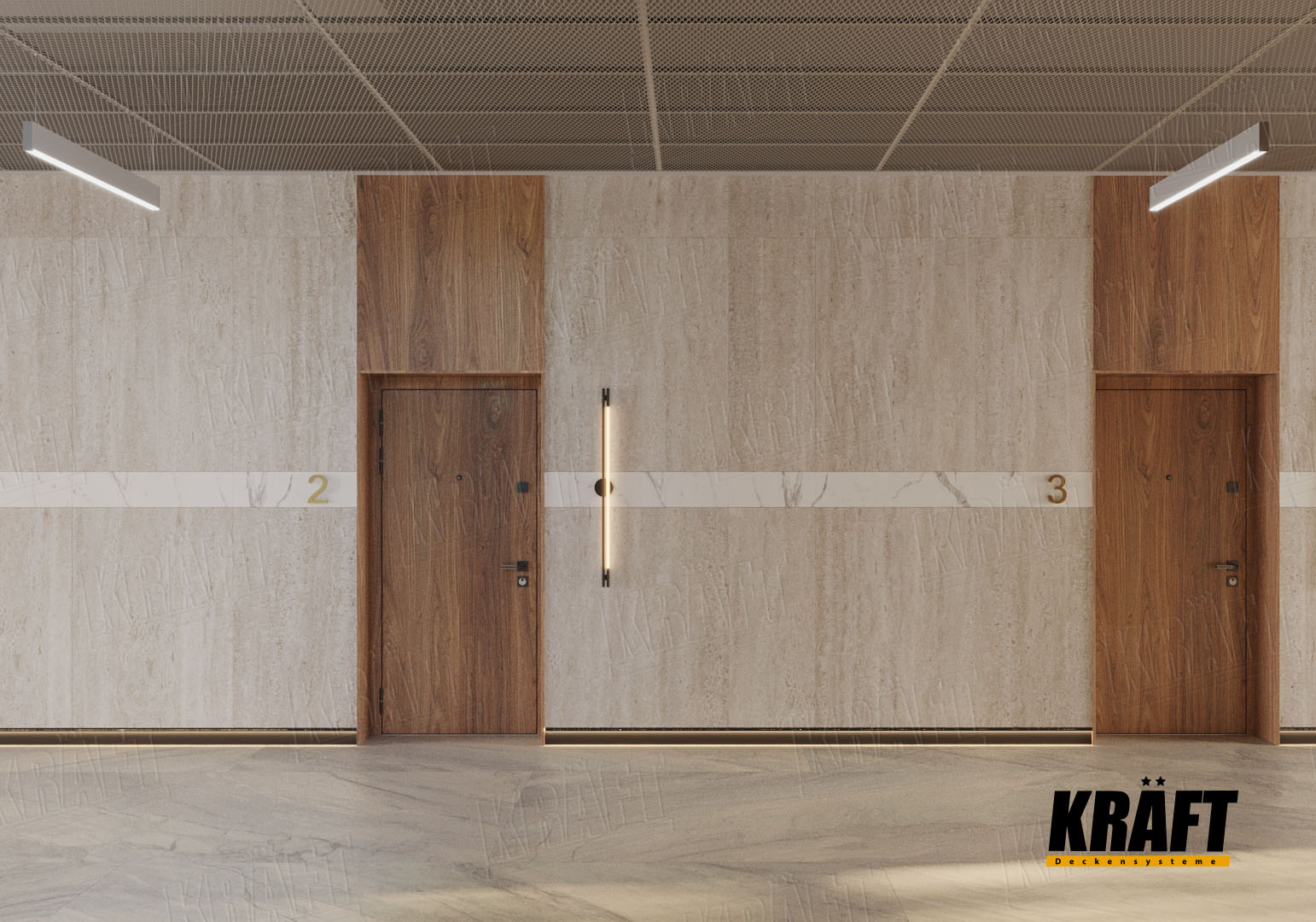

Lay-In T15
- Rozměr kazety: 600×600, 600×1200 mm
- Nosný systém: profil KRAFT Fortis T-15 a T-24
- Šířka profilu: 15 nebo 24 mm

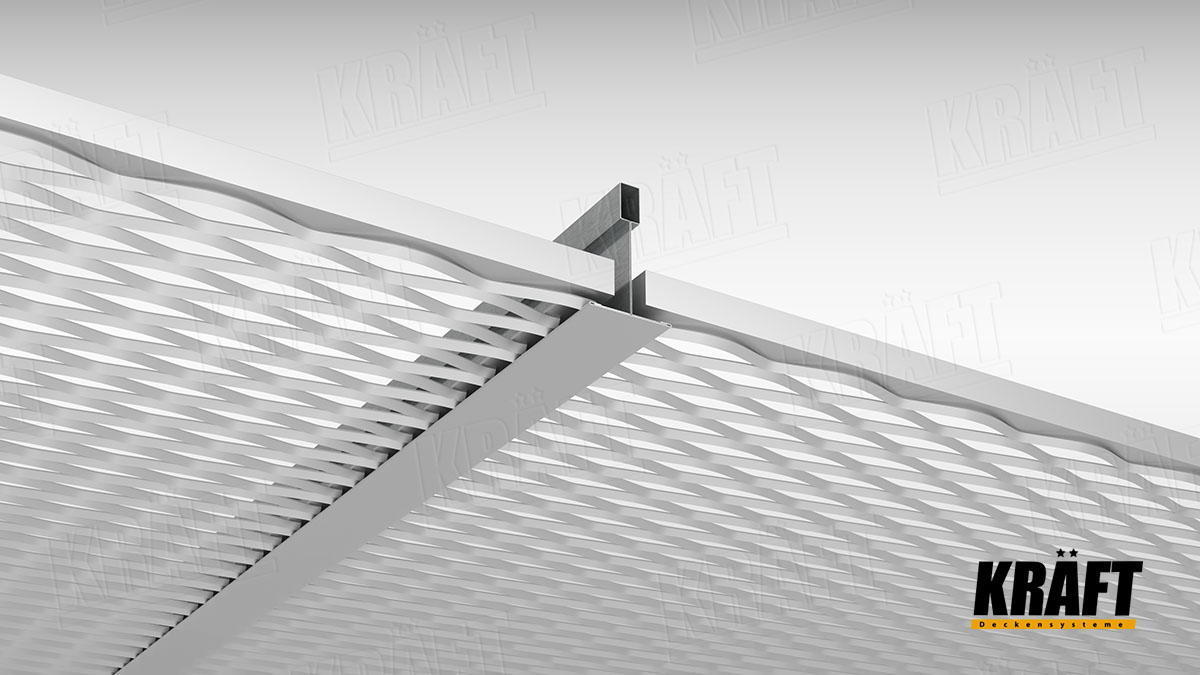

- Lay-On: linie kazet je ve stejné úrovni, jako spodní hrana profilů
- Lay-In: linie kazet je pod úrovní nosných profilů
- Typy kazet: I, O

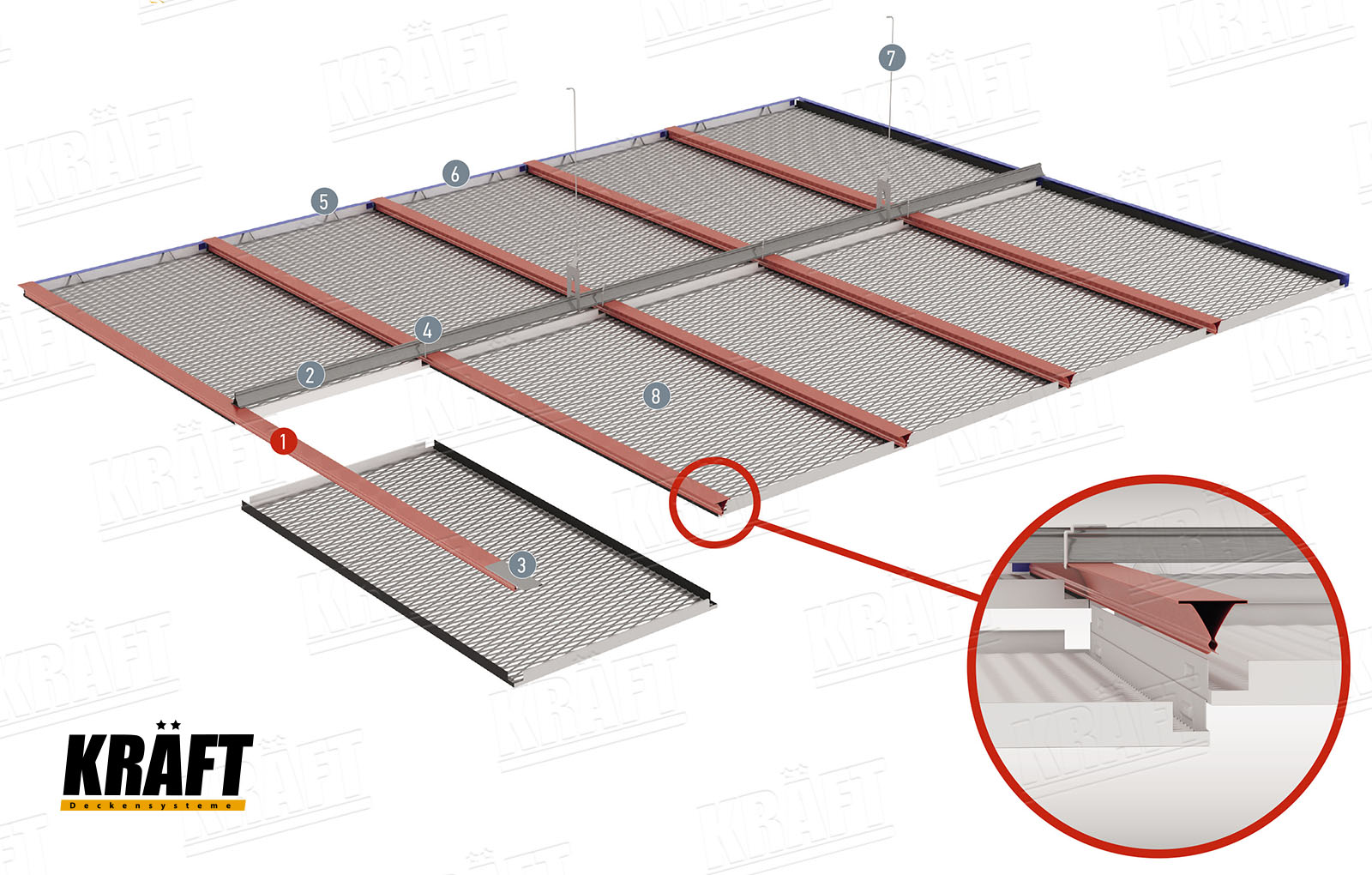

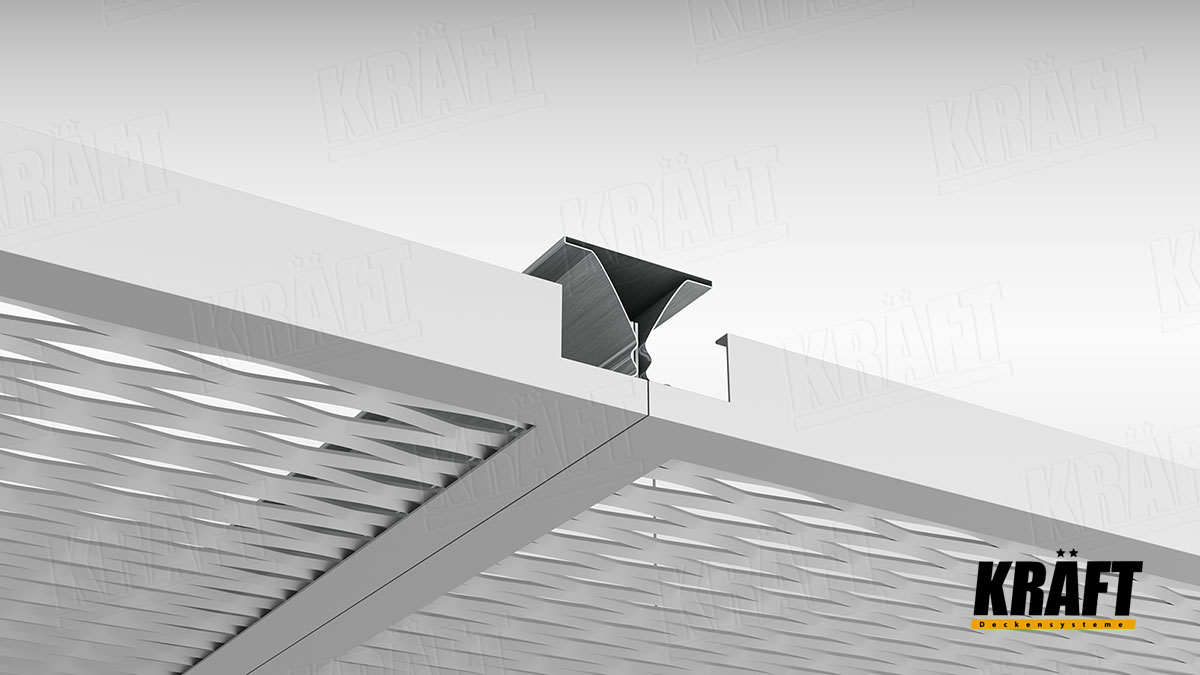

Clip-In
- Rozměr kazety: 600×600, 600×1200 mm
- Nosný systém: skrytý zacvakávací OMEGA profil
- Systém vytváří jednolitý podhled s viditelnými rámy kazet
- Kazety jsou nezávislé a lze je vyjmout
- Rychlá a snadná instalace i demontáž
- Typy kazet: I, O

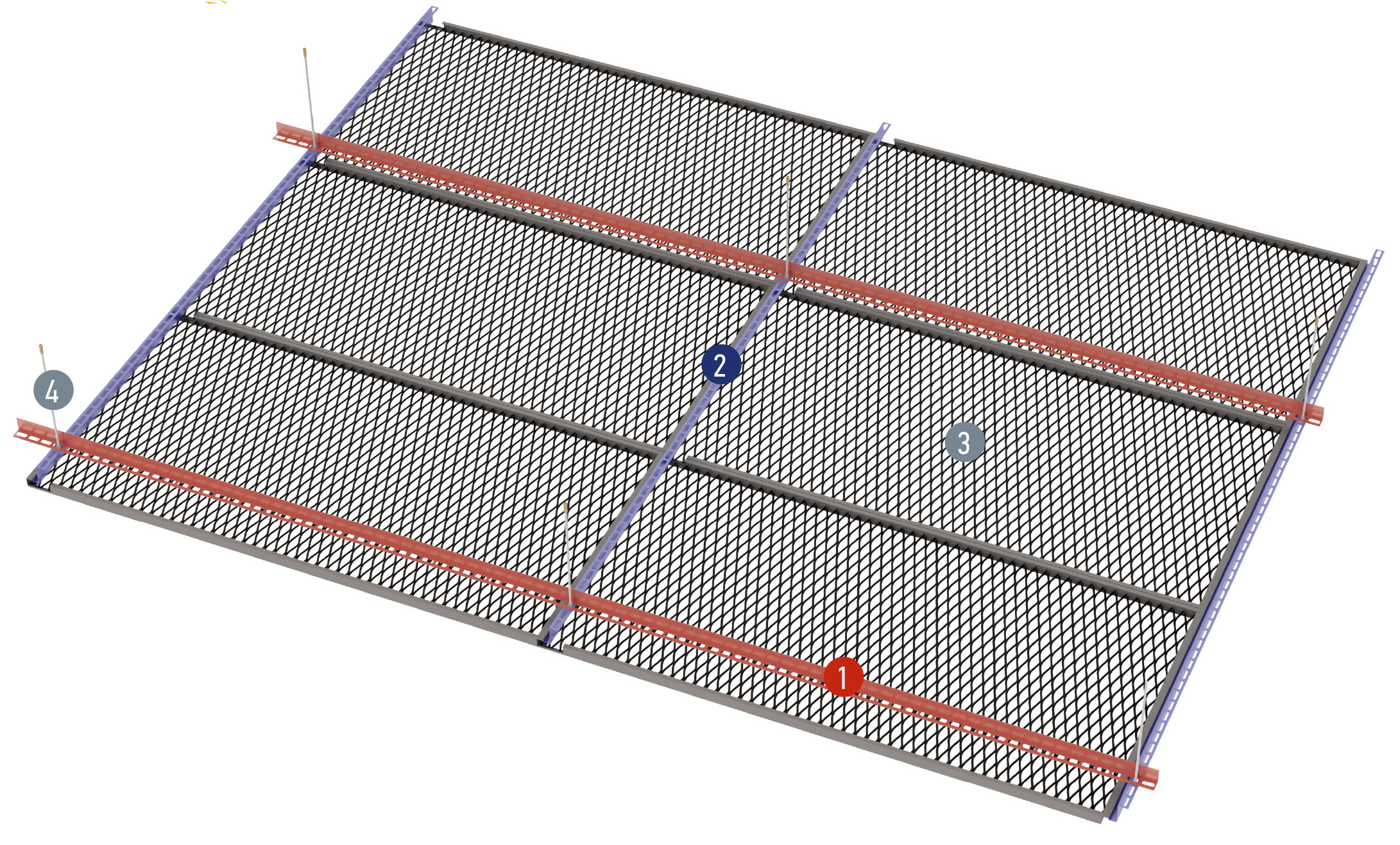

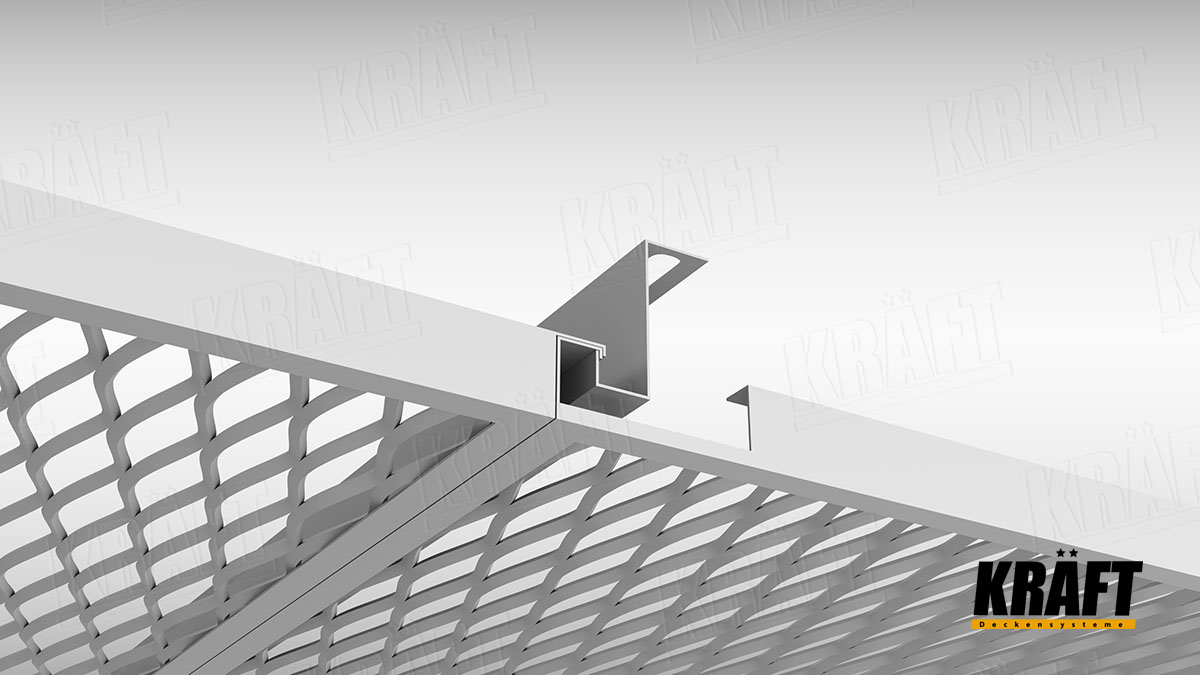

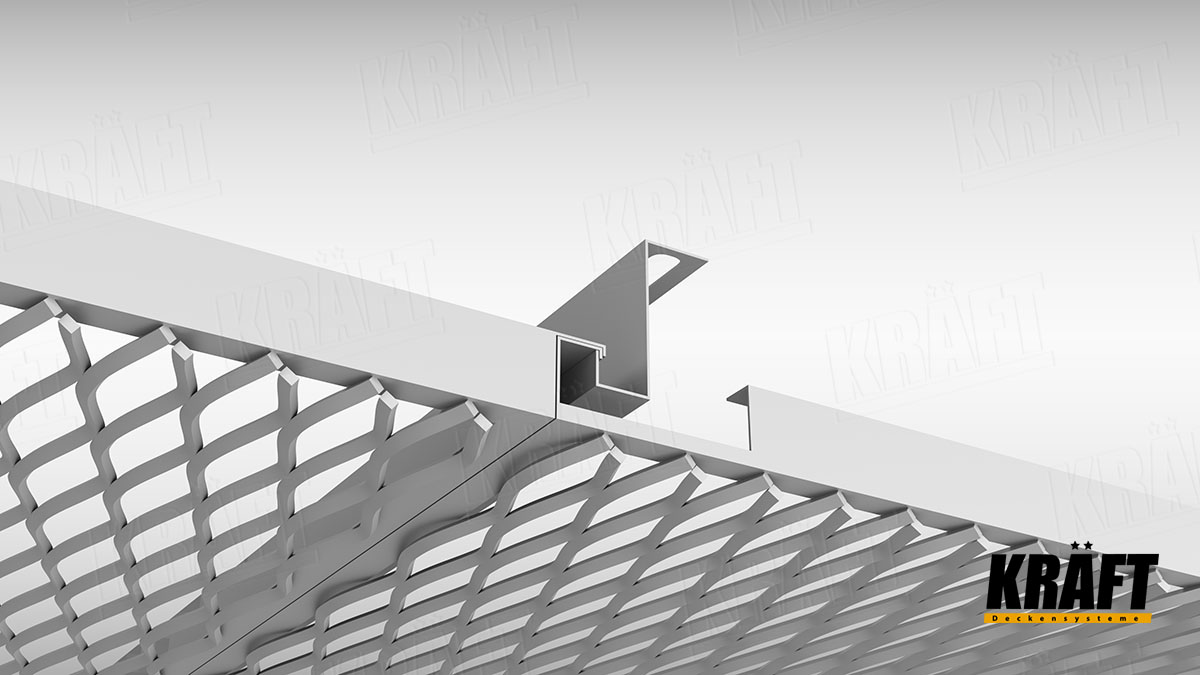

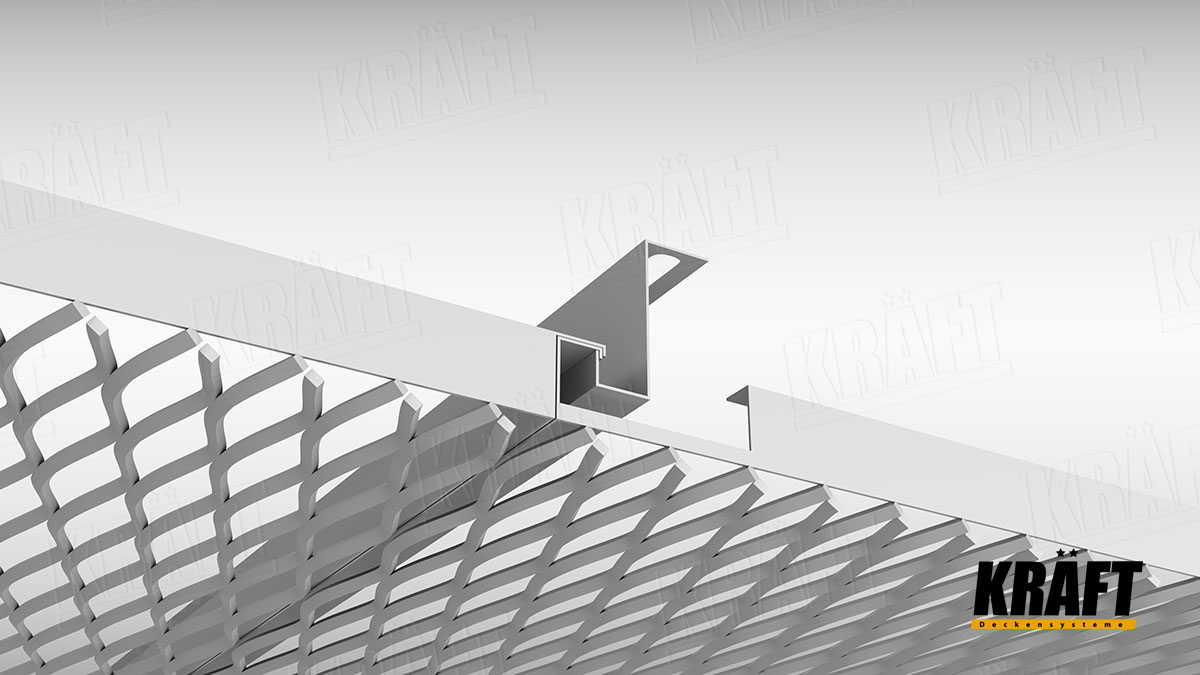

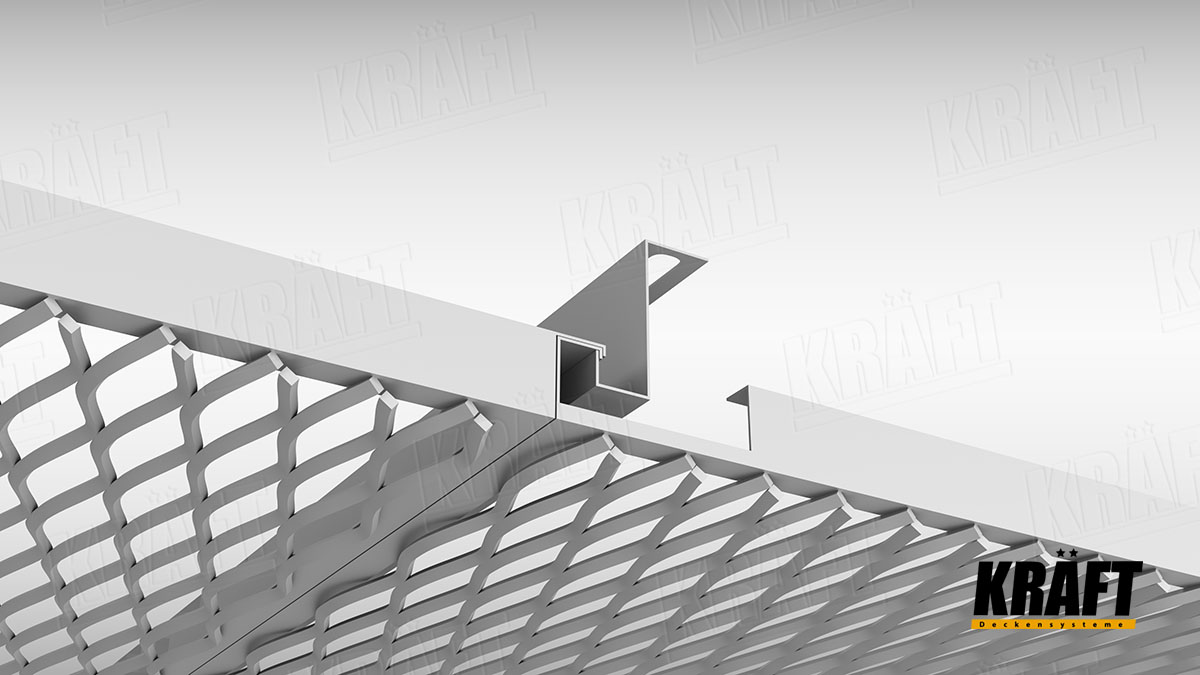

Hook Lock
- Rozměr kazety: 600×600, 600×1200 mm
- Nosný systém: skrytý Z-profil
- Systém vytváří jednolitý bezesparý podhled
- Rychlá a snadná instalace i demontáž
- Dostupný také ve verzi pro chodby Hook Lock Corridor
- Možná individuální instalace jednotlivých panelů nebo svislá instalace Mesh Cloud
- Typy kazet: I, O, R
vlastnosti
- Materiál: pozinkovaná ocel
- Typy tahokovu: 16×8 mm, 30×13 mm, 42×14 mm, 60×20 mm
- Typy kazet dle osazení tahokovu v rámu: do rámu, pod rámem, zarovnaná s hranou rámu
- Požární odolnost: A2-s1, d0 dle EN 1350-1
- Povrchová úprava: polymerní povlak, tl. 60-80 micronů
- Barvy: libovolná barva dle vzorníku RAL
- Akustické vlastnosti: možné aplikovat akustickou vložku z minerální vlny SOUNDTEX®
- Odolnost proti vlhkosti: 95% dle EN 1396
- Pro všechny typy veřejných prostor: obchody, nákupní centra, školy, letiště, nemocnice, hotely, administrativa atd.
- Varianta pro chodby
- Možnost ostrůvkového zavěšení panelů

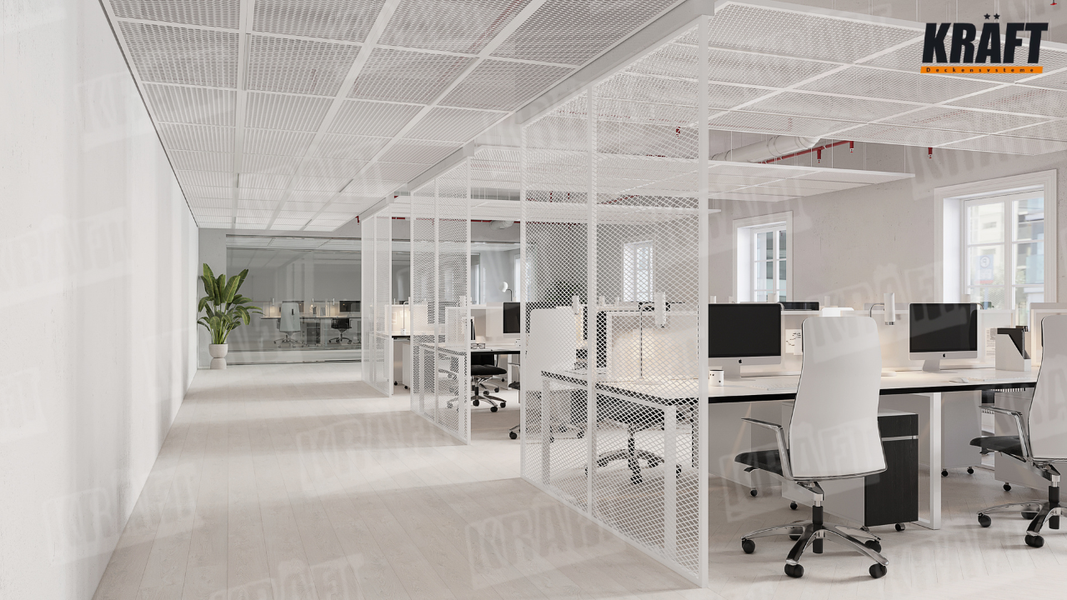

- Varianta volně stojících panelů i svislé instalace
Další MOŽNOSTI uložení kazet

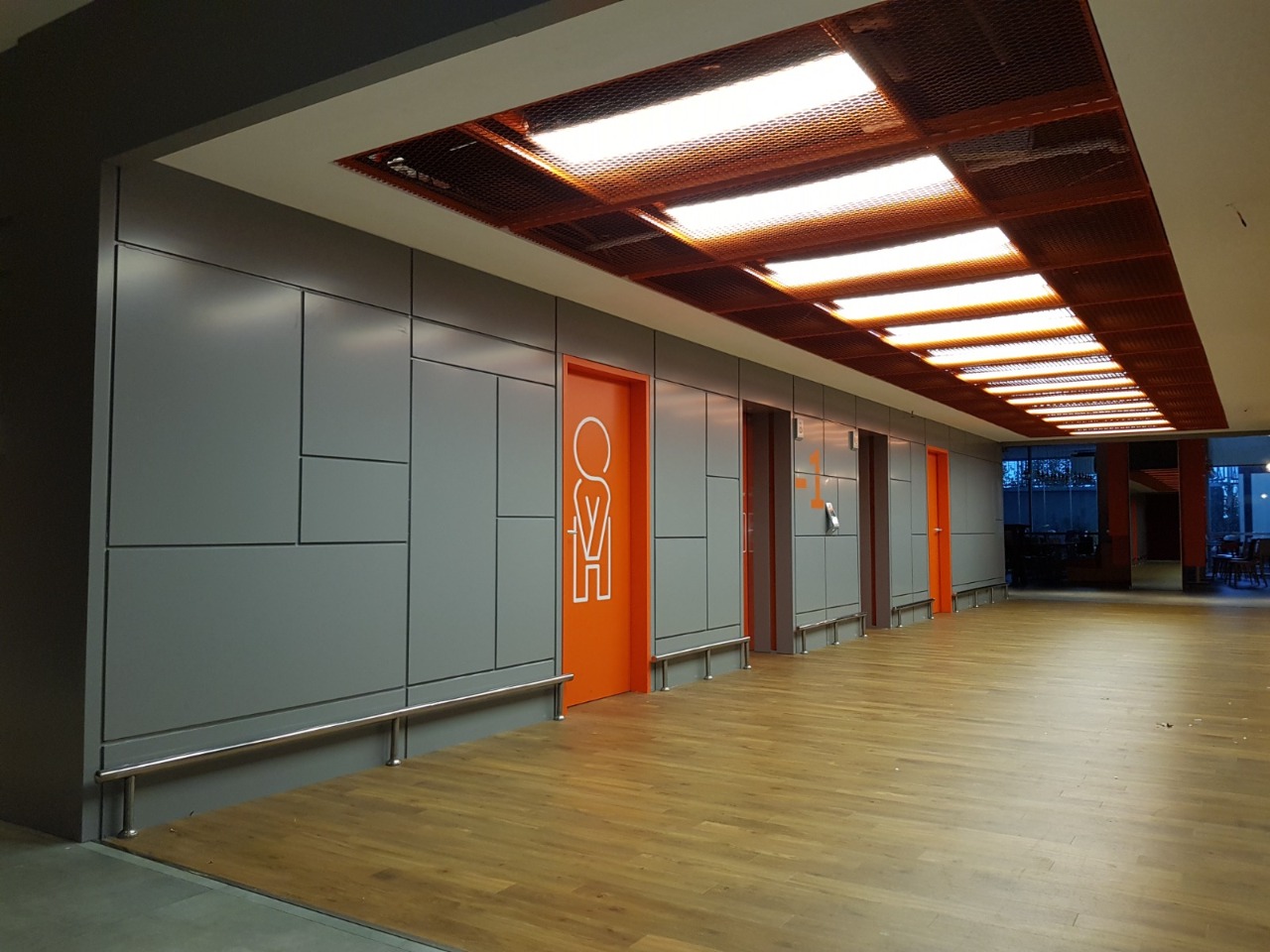

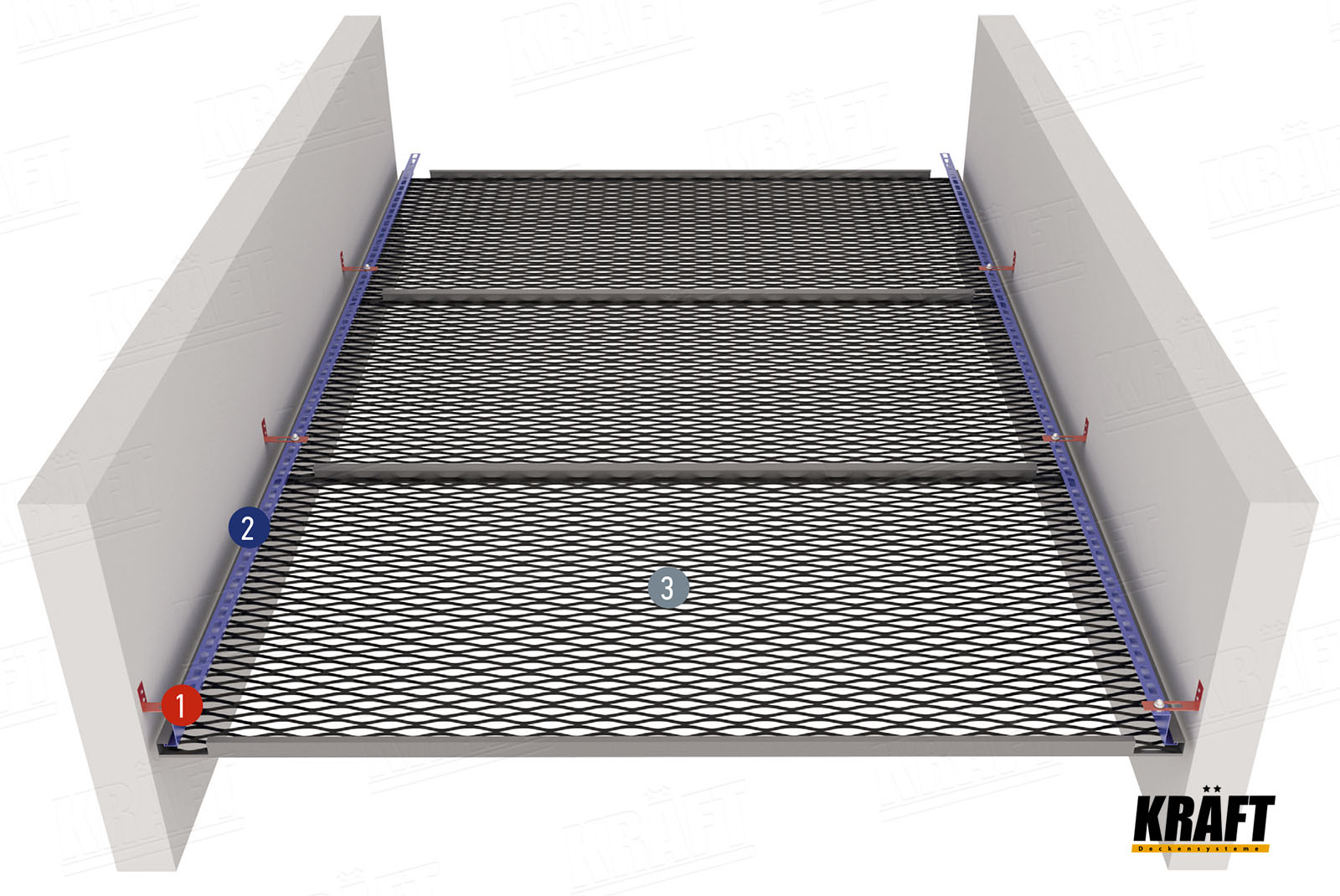

Hook Lock Corridor
Pro chodby a úzké prostory
- Funkčnost
- Snadná instalace
- Industriální vzhled
- Nosné Z-profily se upevňují ke stěně
- Není nutné zavěšení na strop
- Typy kazet I, O
Ideálním řešením pro moderní komerční a průmyslové objekty.
Zachovavá příštupnost k inženýrským sítím v každém místě chodby nebo únikové cesty.

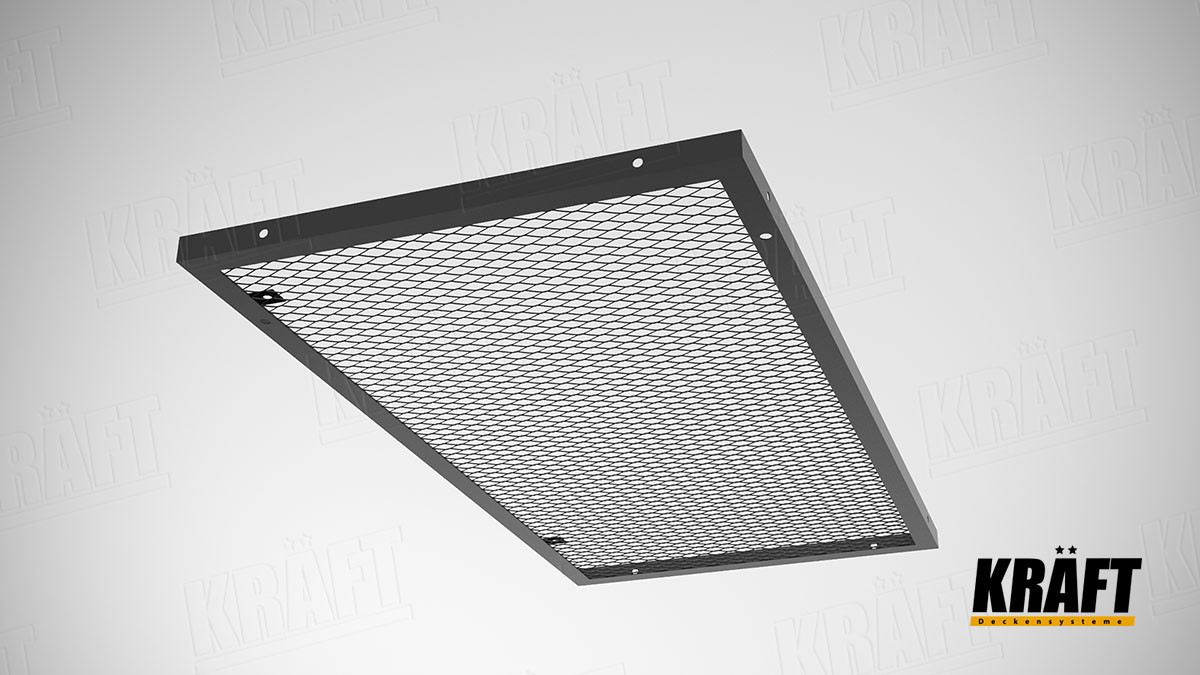

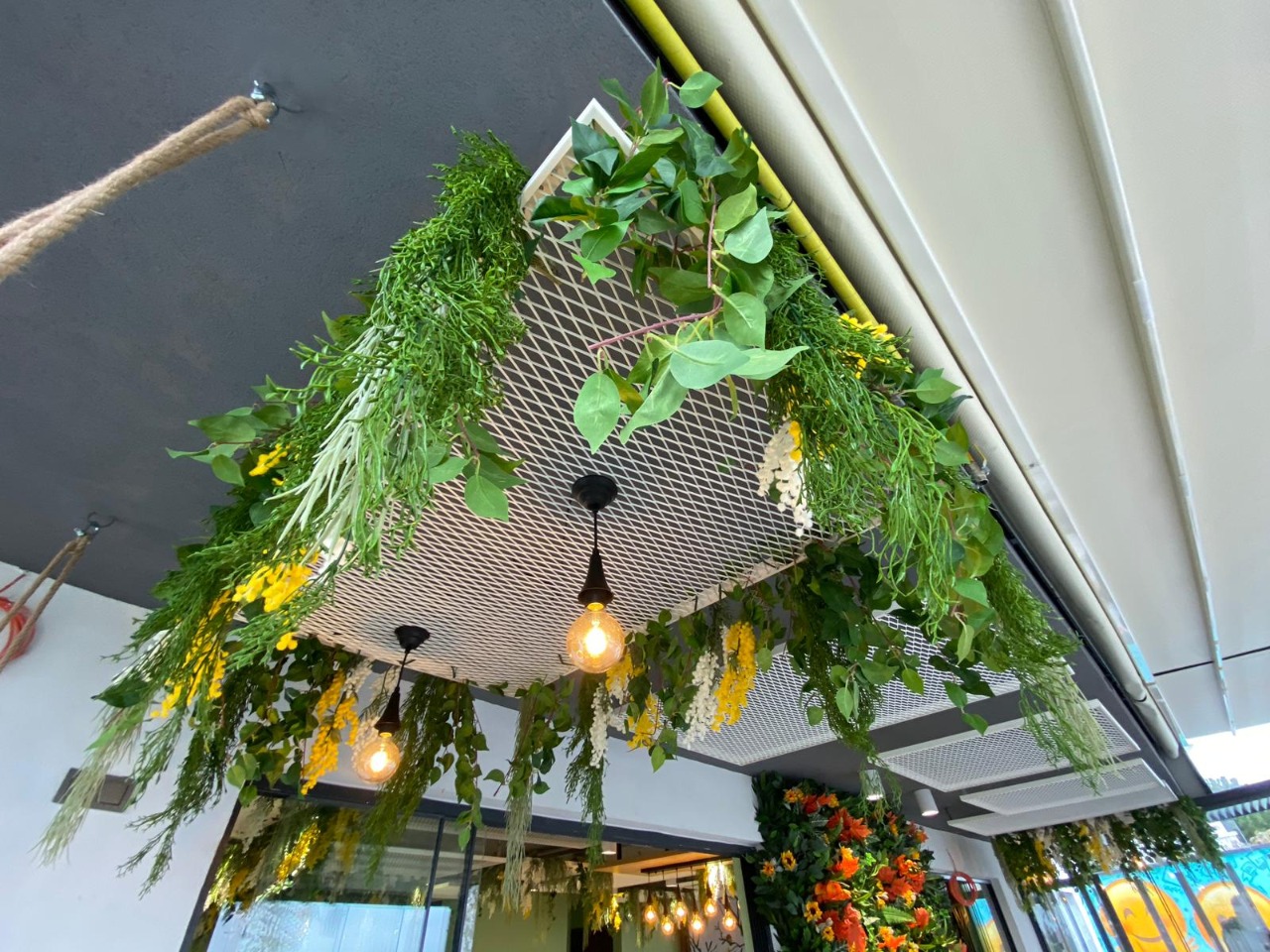

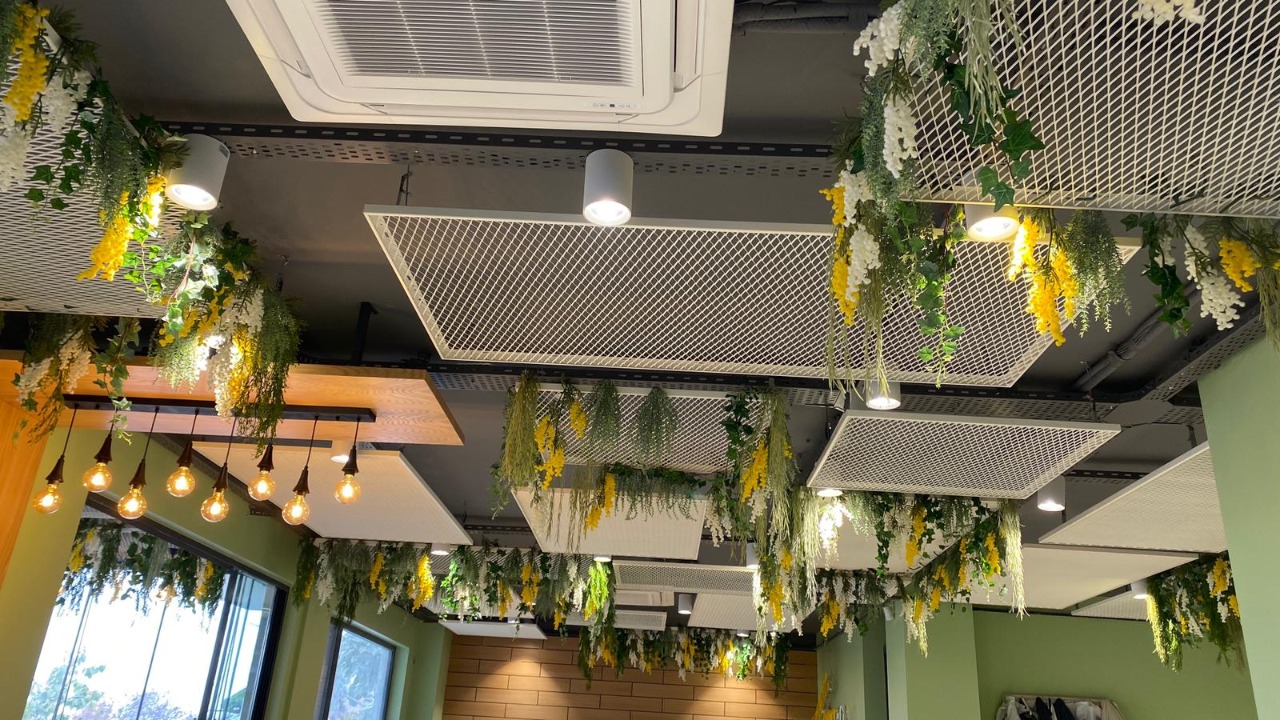

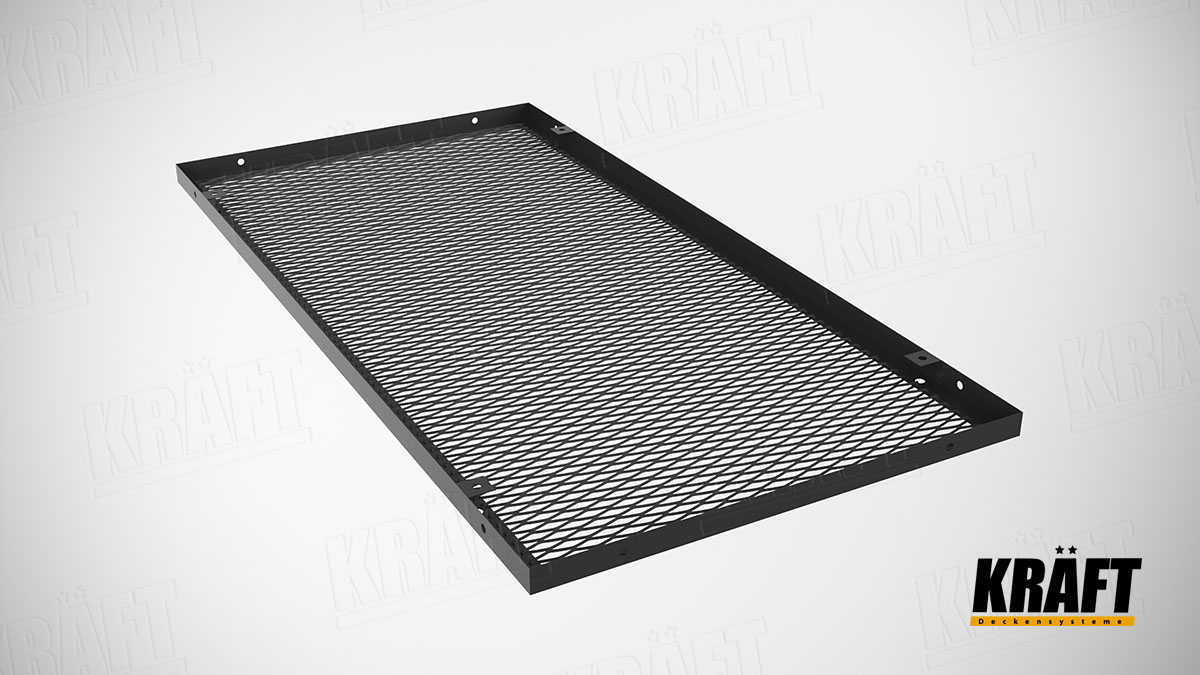

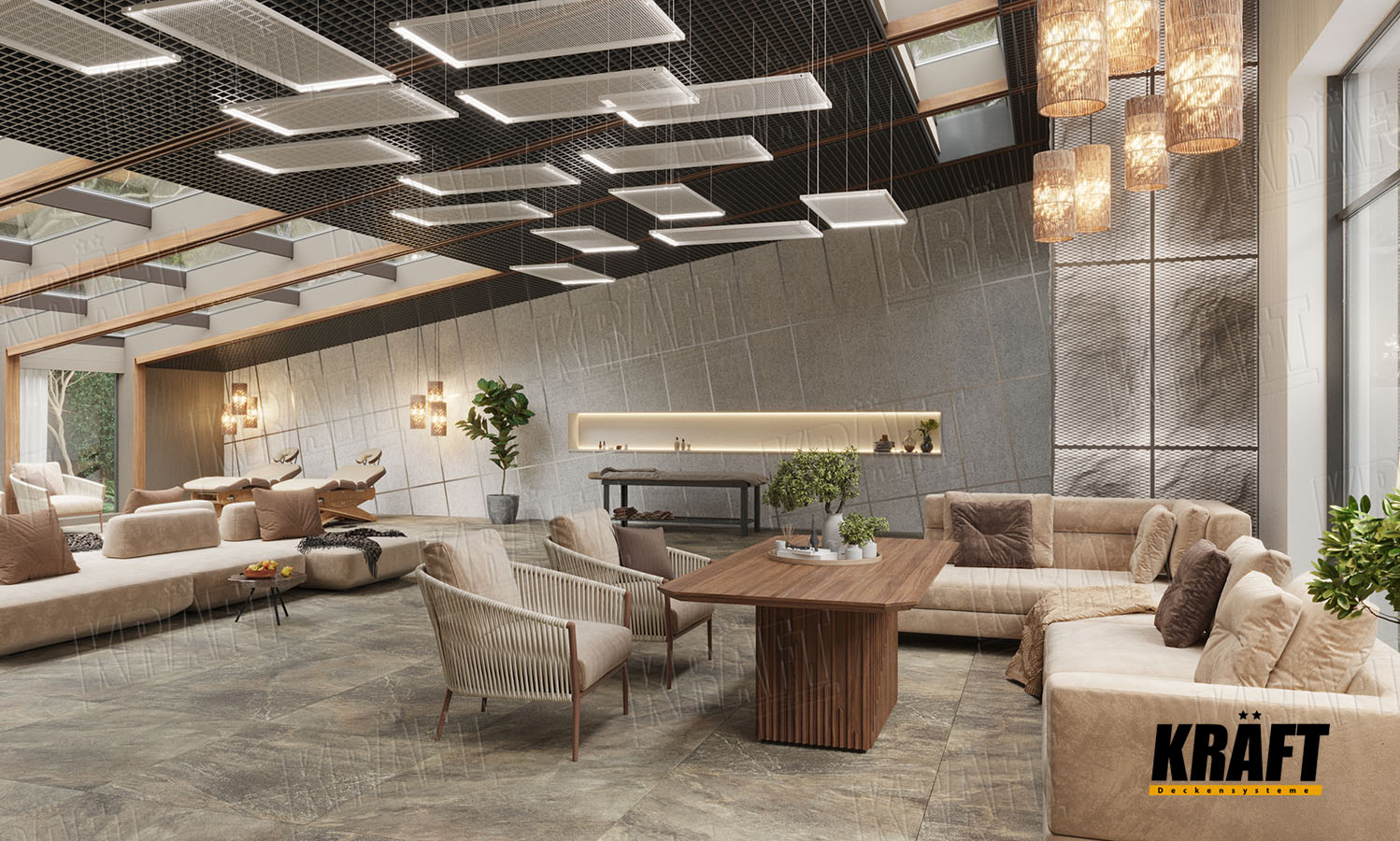

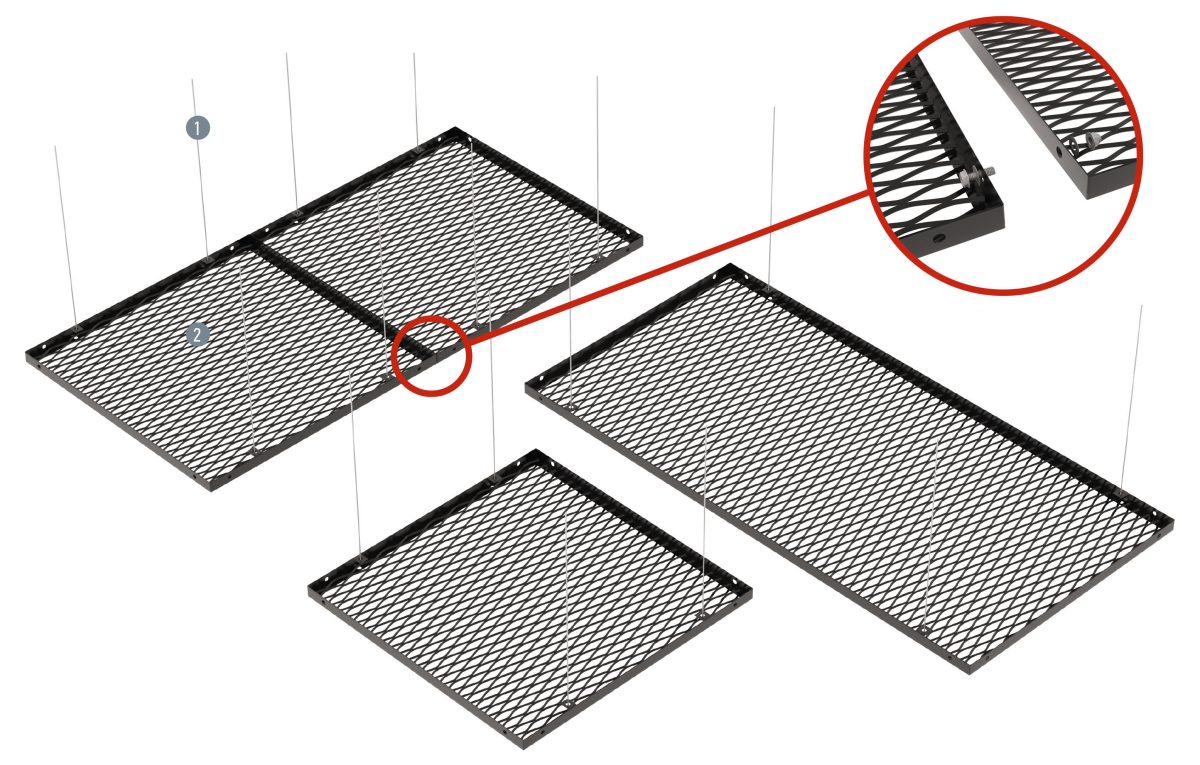

Mesh Cloud panels
Stylové, funkční i nekonvenční interiérové řešení
- Snadná instalace
- Flexibilita designu
- Všestranné způsob využití
- Horizontální / vertikální instalace
- Propustné pro osvětlení
- Dobrá cirkulace vzduchu
- Odolné vůči mechanickému zatížení
- Typy kazet: I, O
Panely Mesh Cloud lze snadno instalovat na stropy, stěny i volně v prostoru.

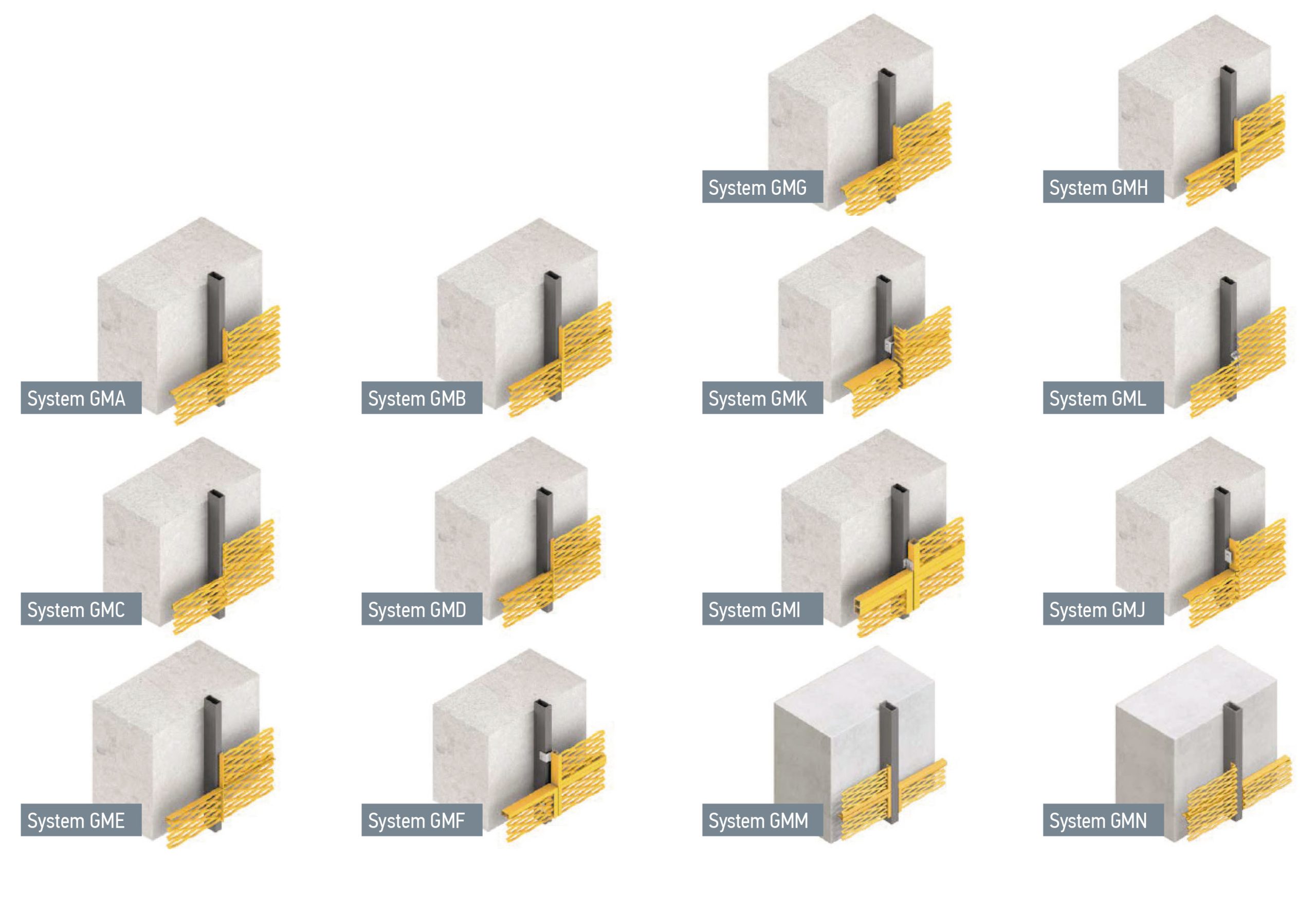

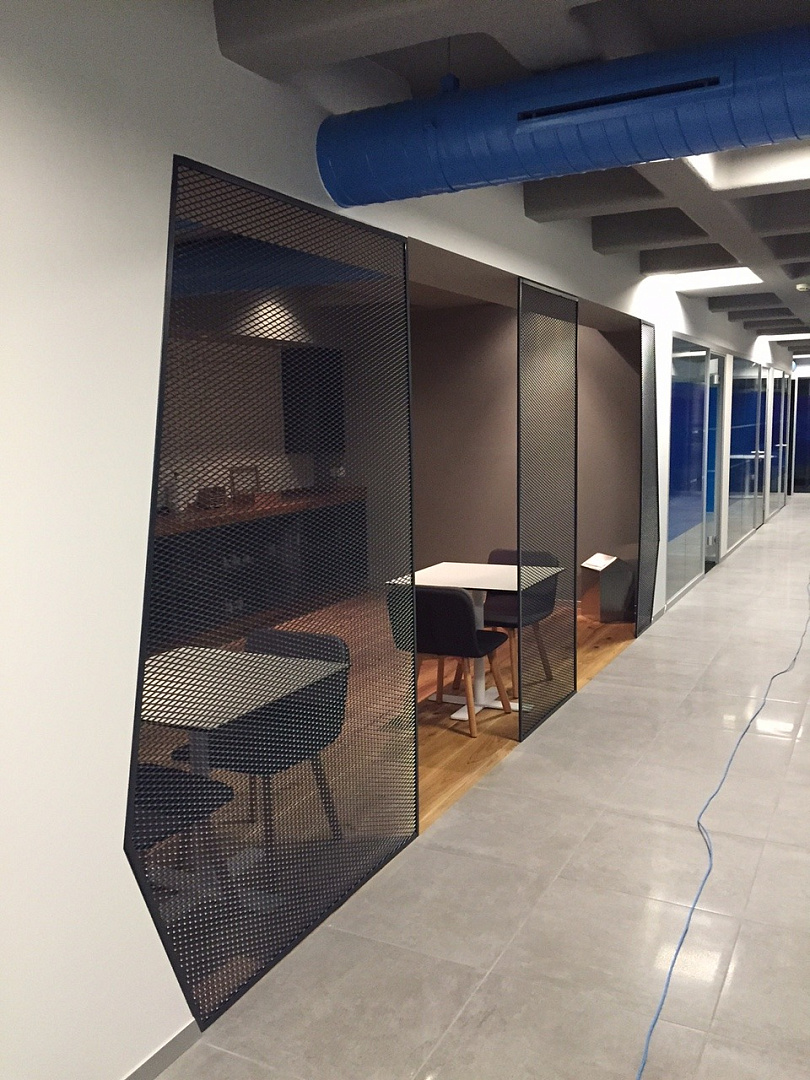

Svislé upevnění panelu je možné mnoha způsoby.
Konkrétní systém uchycení se řeší pro každý projekt individuálně.

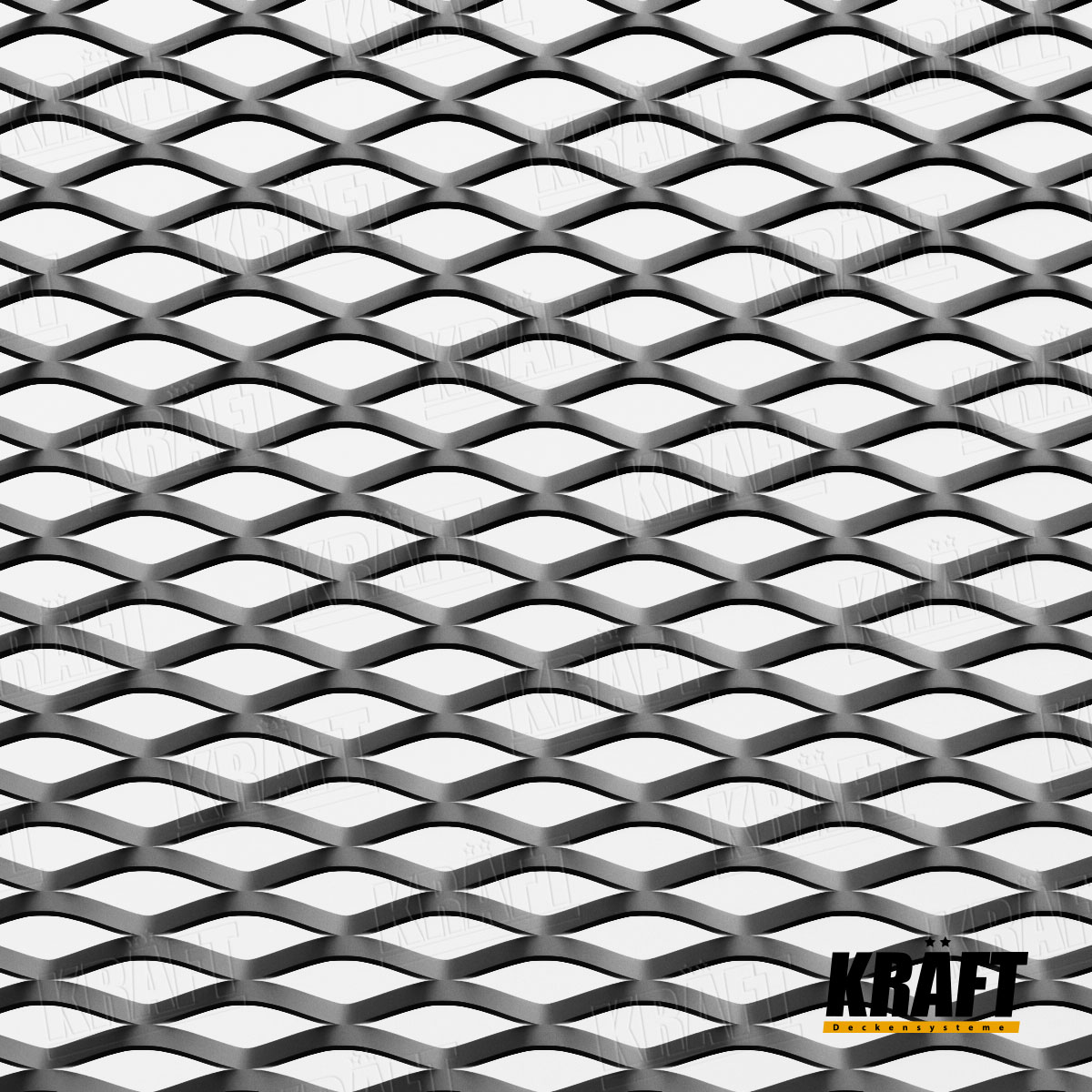

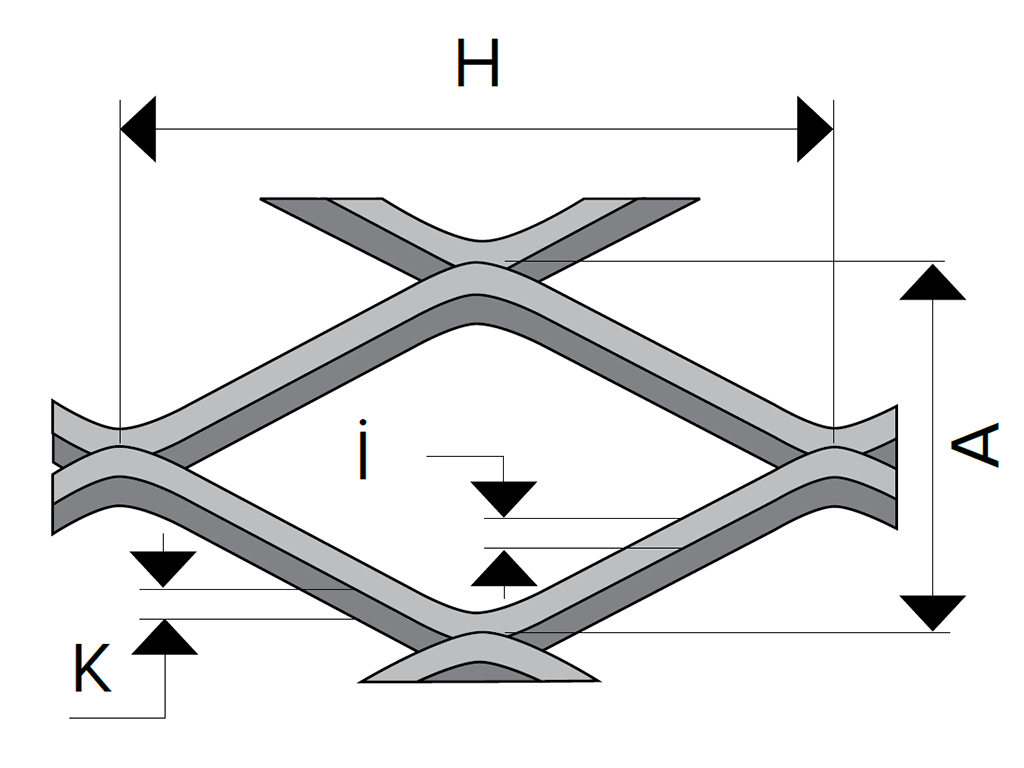

Specifikace tahokovu
- H – výška / délka oka: Rozměr, který určuje délku každého otvoru v síti. Délka otvorů ovlivňuje propustnost a celkový vzhled panelu.
- A – šířka oka: Svislá vzdálenost od horní a dolní části otvoru ve tvaru diamantu. Šířka otvorů ovlivňuje propustnost a celkový vzhled panelu.
- K – posuv: Tento rozměr se vztahuje k šířce kovových pramenů, které tvoří síť. Šířka kovových pramenů tvoří stěny každé buňky. Ovlivňuje pevnost a trvanlivost sítě. Menší posuv znamená hustší mřížku
- I – tloušťka materiálu: Jedná se o tloušťku původního kovového plechu, ze kterého je síťovina vyrobena. Měří se kolmo k rovině sítě.
TYPY tahokovů

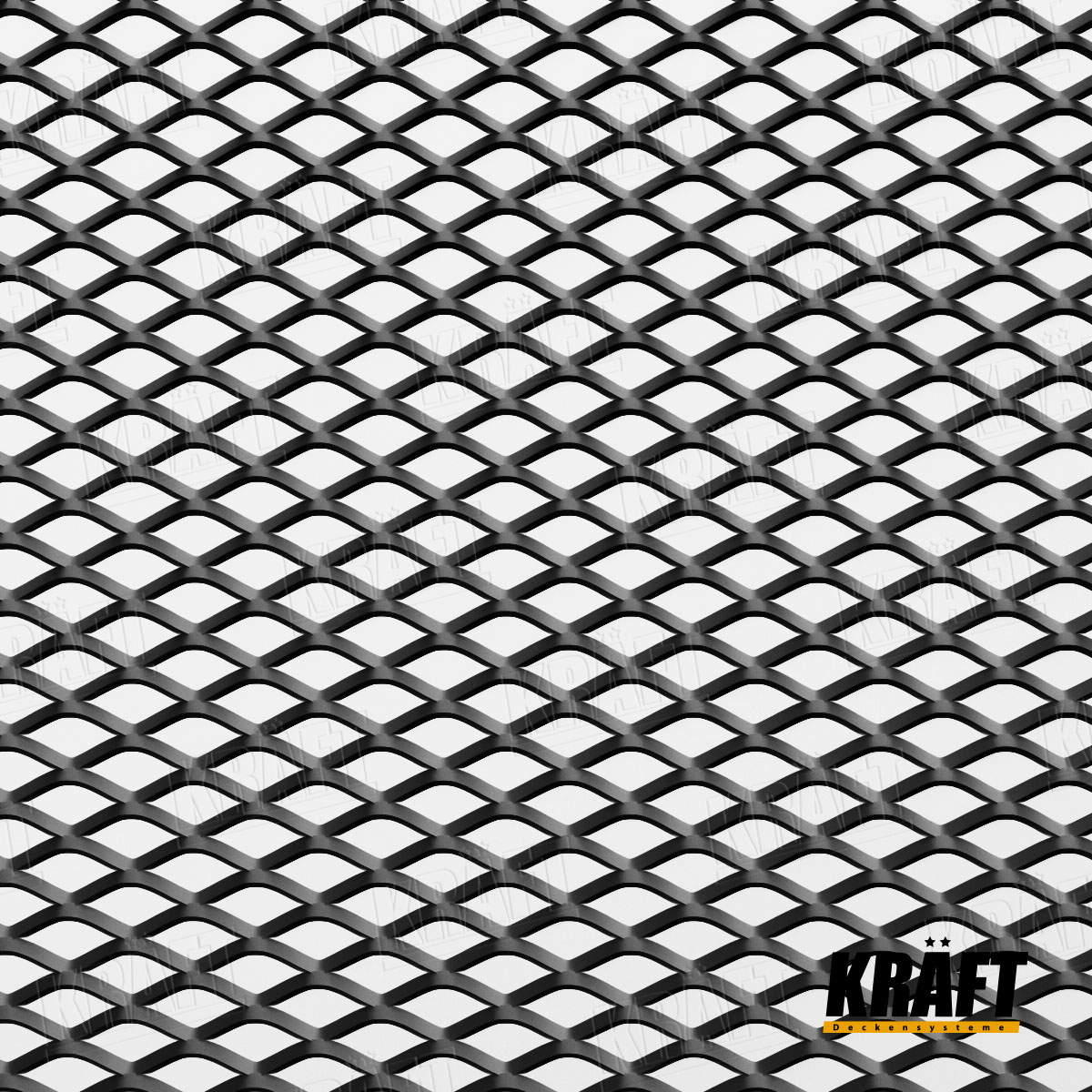

16×8×2,0×1
- H (délka oka): 16 mm
- A (šířka oka): 8 mm
- K (posuv): 2,0 mm
- I (tloušťka kovu): 1 mm
- Hmotnost: 5,14 kg/m²
- Propustnost: 50 %
30×13×3,0×1
- H (délka oka): 30 mm
- A (šířka oka): 13 mm
- K (posuv): 3,0 mm
- I (tloušťka kovu): 1 mm
- Hmotnost: 4,56 kg/m²
- Propustnost: 54%
42×14×3,0×1
- H (délka oka): 16 mm
- A (šířka oka): 8 mm
- K (posuv): 2,0 mm
- I (tloušťka kovu): 1 mm
- Hmotnost: 5,14 kg/m²
- Propustnost: 57 %
60×20×4,0×1
- H (délka oka): 16 mm
- A (šířka oka): 8 mm
- K (posuv): 2,0 mm
- I (tloušťka kovu): 1 mm
- Hmotnost: 5,14 kg/m²
- Propustnost 60 %
OSAZENÍ TAHOKOVU V PANELECH

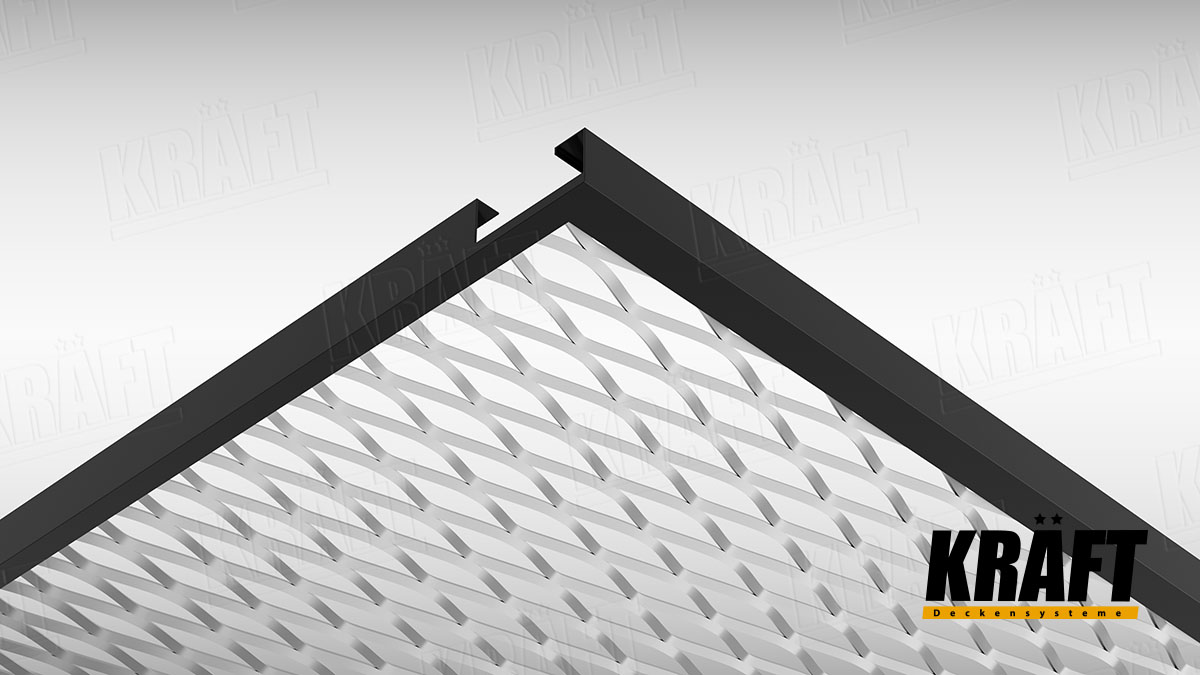

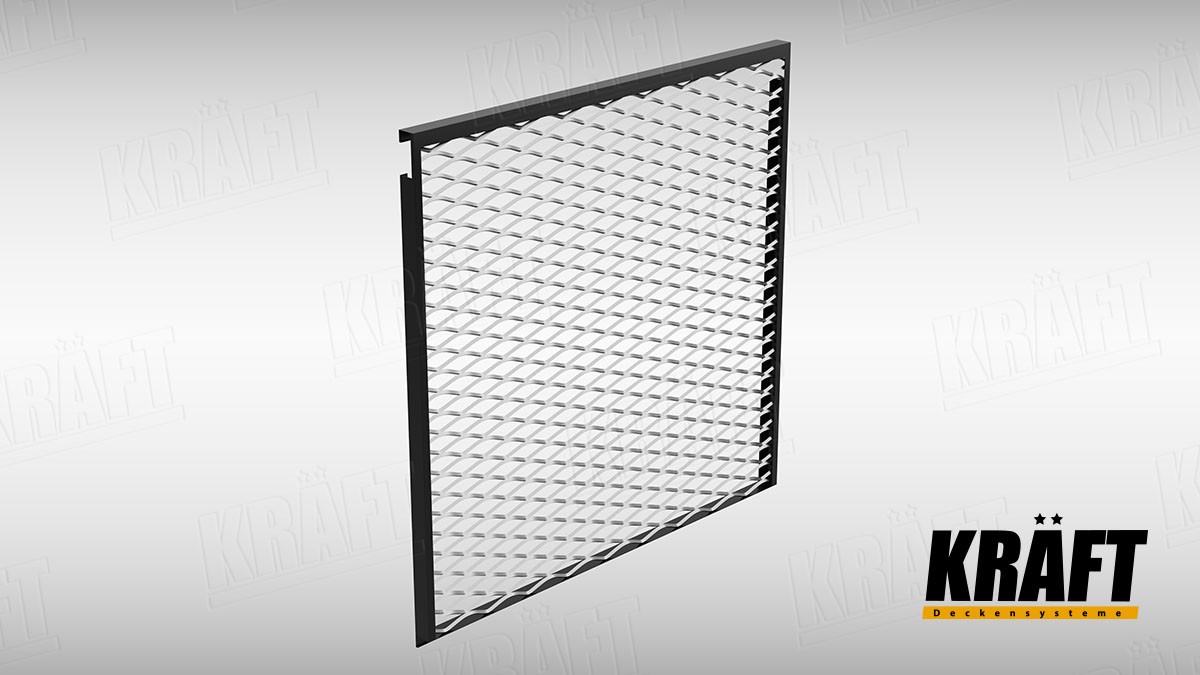

TYP I: DO RÁMU
PRO SYSTÉMY:
- LAY-ON T24
- LAY-IN T15
- CLIP-IN
- Hook Lock
- Mesh Cloud
TYP O: POD RÁMEM
PRO SYSTÉMY:
- LAY-ON T24
- LAY-IN T15
- CLIP-IN
- Hook Lock
- Mesh Cloud

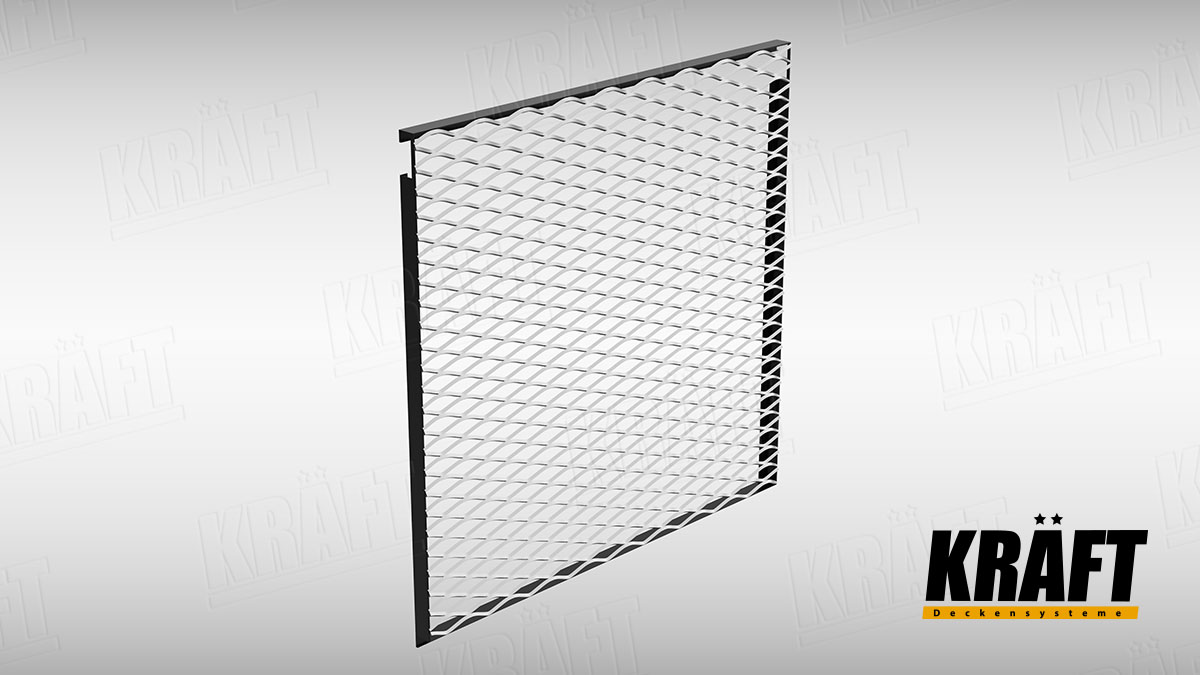

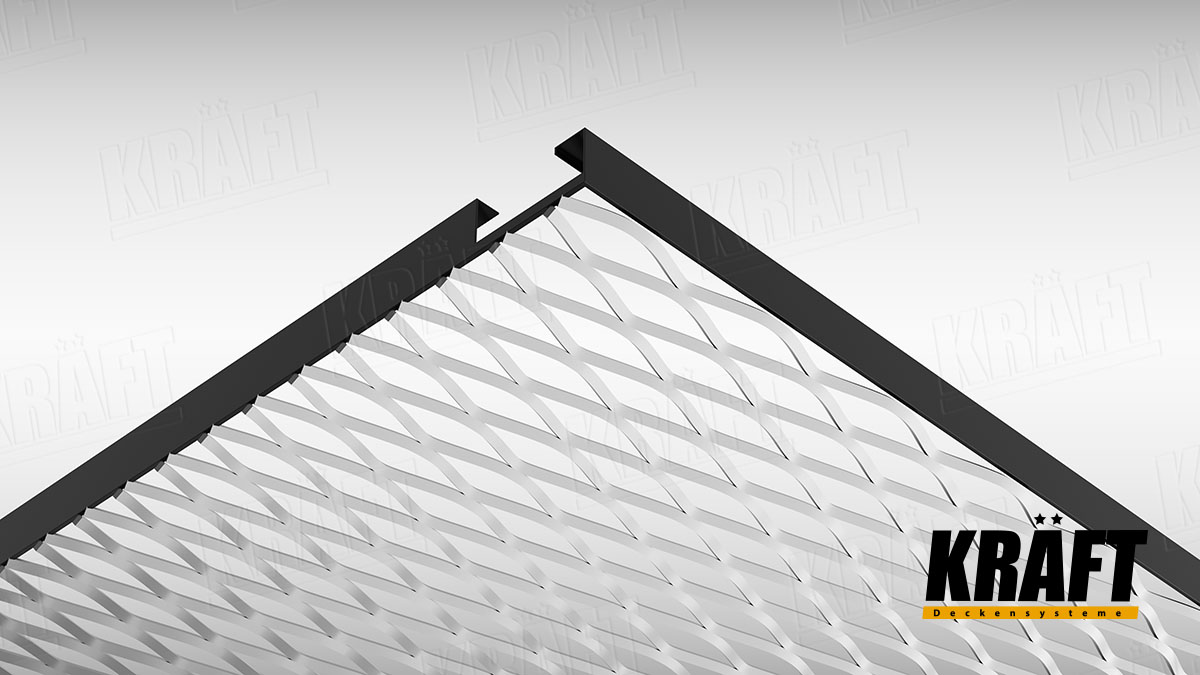

TYP R: ZAROVNÁNO S HRANOU RÁMU
PRO SYSTÉMY:
- Hook Lock
