Kraft Cube-shaped rail · Obdélníkové lamely pro podhledy
Základní charakteristika
- Snadná montáž
- Umožňuje jednoduchou integraci svítidel
- Jednoduché zkracování lamel na požadovanou délku
- Bezúdržbový systém
- Variabilně volitelná otevřenost podhledu
- Možnost instalace na svislé stěny
- Pohodlný přístup k instalacím
- Ohebný nosný profil umožňuji organické tvary
- Pro všechny typy veřejných prostor: obchody, nákupní centra, školy, letiště, nemocnice, hotely, administrativa atd.
- Lze kombinovat s lineárními plochými lamelami
Technické parametry:
- Šířka lamel: 35 a 88 mm
- Výška lamel: 35, 65, 105 mm
- Rozteč lamel: 52, 104, 156, 208 mm
- Otevřenost podhledu: 34% – 86%
- Efektivní úhel: 13° – 77°
- Zavěšení: závitové tyče nebo flexibilní rychlo-závěsy
- Požární odolnost: A1
- Materiál: vysoce kvalitní pozinkovaná ocel
- Povrchová úprava: polymerní povlak
Vliv rastru a velikosti lamel na vzhled

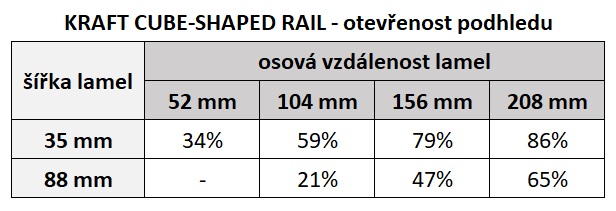

Otevřenost podhledu:
Faktická propustnost:
Udává poměr mezi prázdným prostorem a plochou, kterou zabírají samotné lamely.
- Požární bezpečnost: sprinklery nad podhledem vyžadují otevřenost většinou vyšší než 70%.
- Vzduchotechnika: otevřenost určuje, jak efektivně může v místnosti cirkulovat vzduch vzdáleností (roztečí) mezi nimi.
- Akustika: otevřený podhled propouští zvukové vlny do prostoru nad ním (dutiny), kde mohou být pohlceny akustickou izolací.
- Vysoká otevřenost: > 80 %, podhled působí lehce a vzdušně, ale je skrz něj více vidět na technologie nad ním.
- Nízká otevřenost: < 40 %, podhled působí masivněji a lépe maskuje instalace.
Efektivní úhel (úhel clonění):
Optická propustnost:
Úhel pohledu, pod kterým přestává být vidět nosný strop (nebo instalace nad ním).
| výška lamel | osová vzdálenost lamel | |||
|---|---|---|---|---|
| 52 mm | 104 mm | 156 mm | 208 mm | |
| 35 mm | 63 % | 28 % | 17 % | 13 % |
| 65 mm | 75 % | 45 % | 35 % | 28 % |
| 105 mm | 77 % | 56 % | 40 % | 37 % |
- Úhel, pod kterým přestává být vidět nosný strop (nebo instalace nad ním)
- Je tím větší, čím vyšší jsou lamely a čím menší je mezera mezi nimi, tím větší je efektivní úhel.
- Je určen geometrickým vztahem mezi výškou lamel a vzdáleností (roztečí) mezi nimi.
- V praxi lze vysvětlit tak, že čím větší je tento úhel, tím dříve (při menším odklonu pohledu od svislé osy) se podhled „uzavře“ a schová to, co je nad ním.
Povrchové úpravy
Barvy:
- RAL 9003 (signální bílá)
- RAL 9005 (černá)
- RAL 9006 (bílý hliník metalíza)
- RAL 7024 (grafitová šedá)
- RAL 8017 (čokoládová hnědá)
- Ostatní RAL barvy na vyžádání
Dřevodekory:
- Světlé (Gikory)
- Základní tmavé (Modrina)
- Neutrální (Nut Kariny)
- Další dekory na dotaz
další varianty uložení lamel
Individuální upevnění:
Samostatný nosný prvek rozšiřuje možnosti použití obdélníkových lamel a ukotvení na svislé stěny
- Rozměr kotvícího prvku 35 × 88 mm vhodný pro oba typy lamel
- Instalace horizontálně i vertikálně
- Volné umístění lamel kdekoli na stropě nebo stěně
- Instalace lamel v různých úhlech vůči sobě navzájem
- Libovolná osová vzdálenost mezi lamelami
- Prostorově nenáročný nosný systém
- Elegantní vzhled
Flexibilní nosný profil:
Ohebný nosný profil umožňuje vytvoření organických tvarů
- Flexibilní tvar podhledu
- Zavěšení přes standardní rychlo-závěsy
- Lehce se uhýbá rukou bez speciálního nářadí
- Po ohnutí dokonale drží tvar (konvexní i konkávní)
- Konvexní ohyb bez limitu poloměru
- Konkávní ohyb omezen rozměry a roztečí lamel (běžně rozteč 52 mm) – max. R375 (lamela 88 × 80 mm), R150 (lamela 35 × 35 mm)
