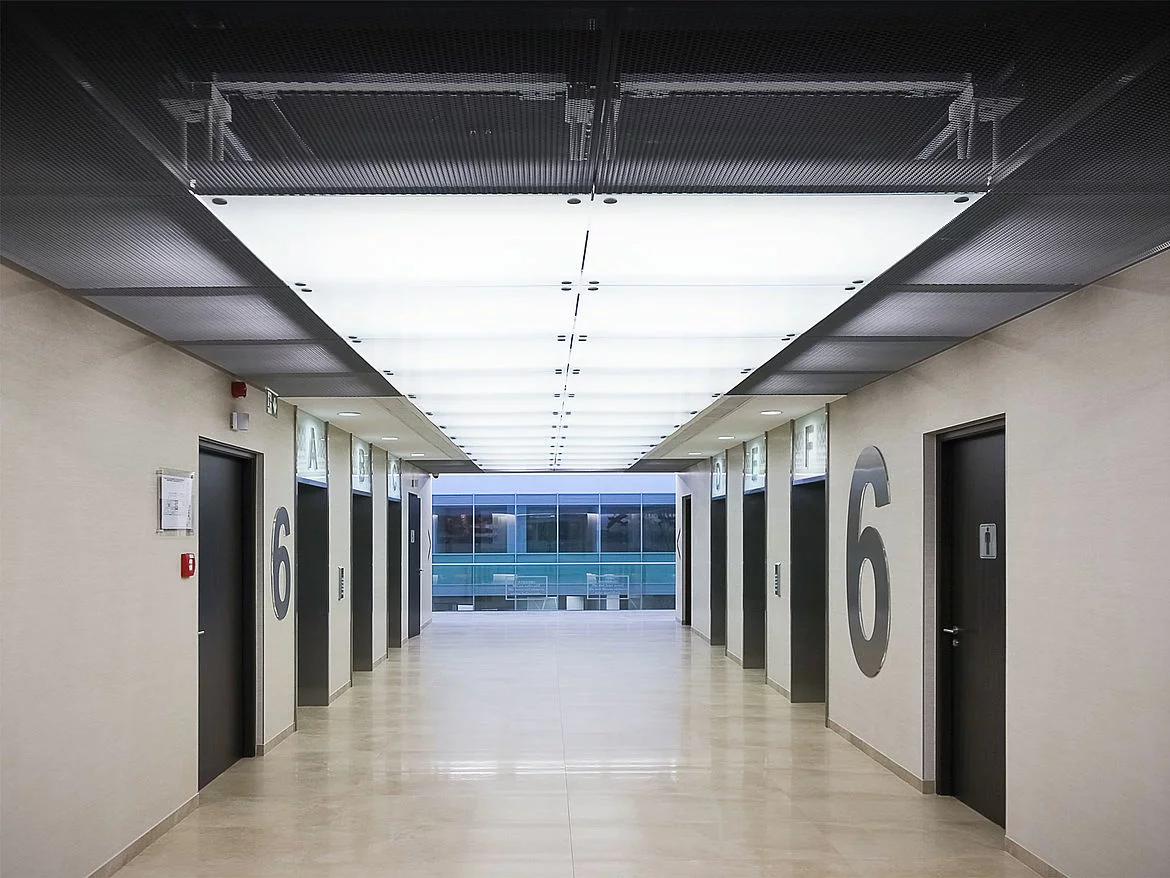

Tahokovové podhledy · Durlum RHOMBOS
HLAVNÍ typy
S1 – zacvakávací
Clip-in zacvakávací systém
Vhodné do exteriéru – ochrana proti větru

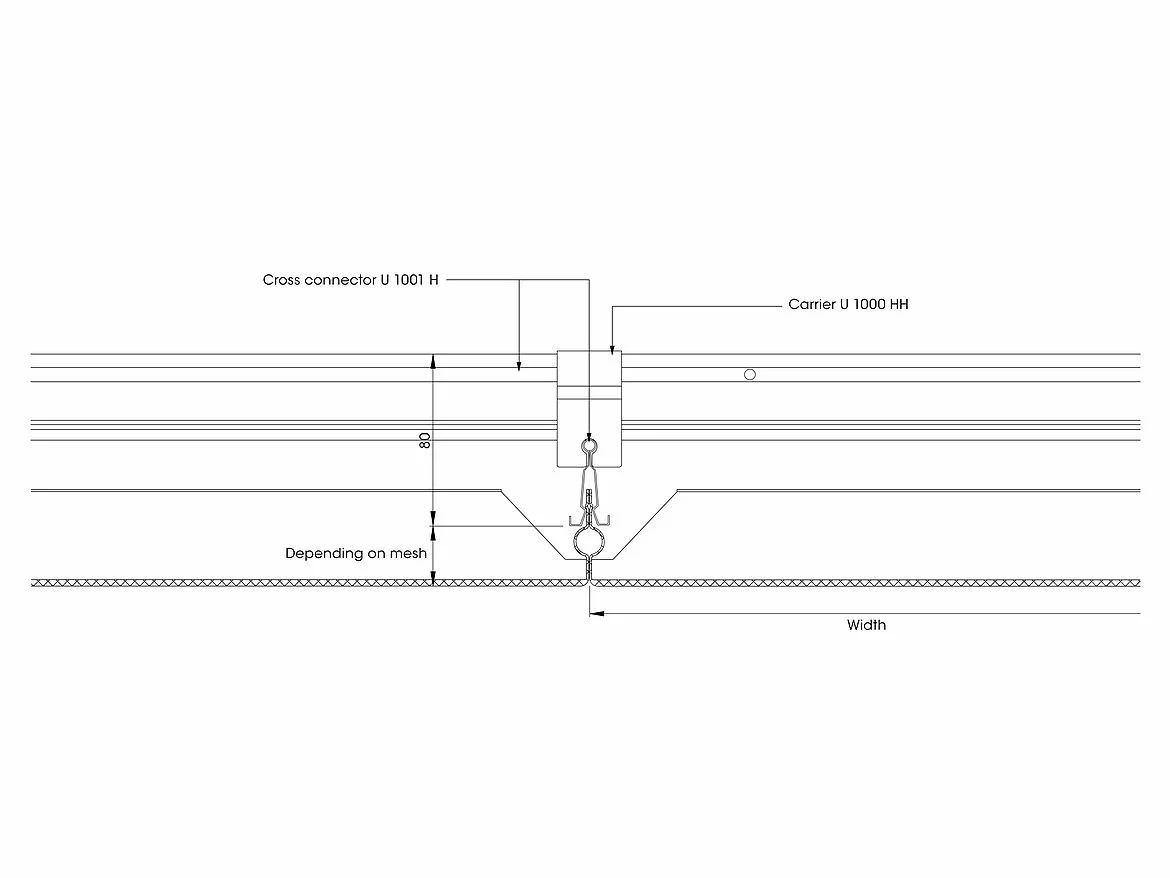

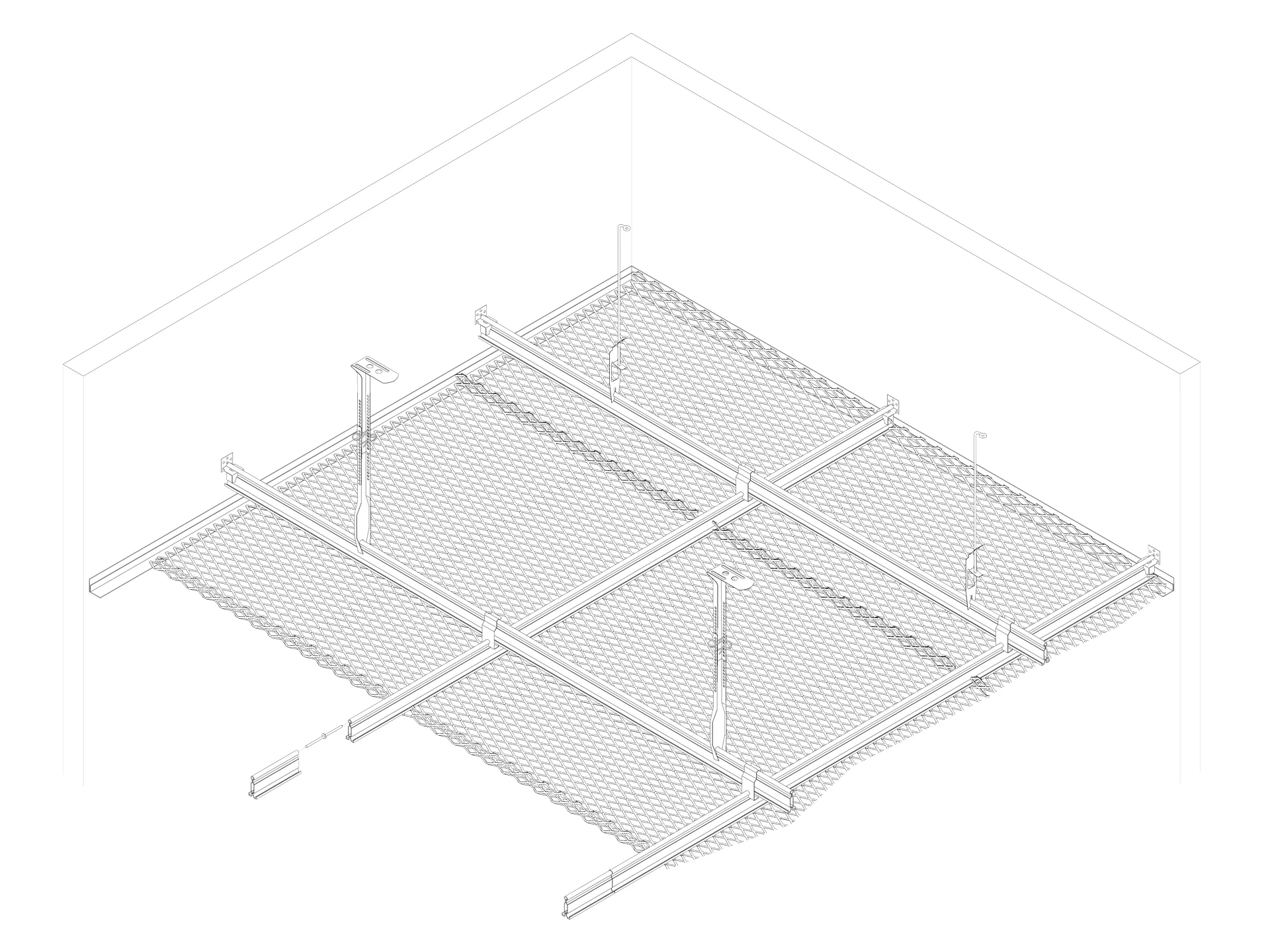

S1 RHOMBOS clip-in je zacvakávací systém se skrytou nosnou konstrukcí.
Kazety z tahokovu mají zkosené hrany. Podélné strany mají vyztuženou hranu s upínacími výstupky.
Kazety jsou zacvakávány do speciálních upínacích nosných profilů.
S4 – zavěšený
Vhodné do exteriéru – ochrana proti větru
Vhodné do tělocvičen – odolné proti nárazu míče

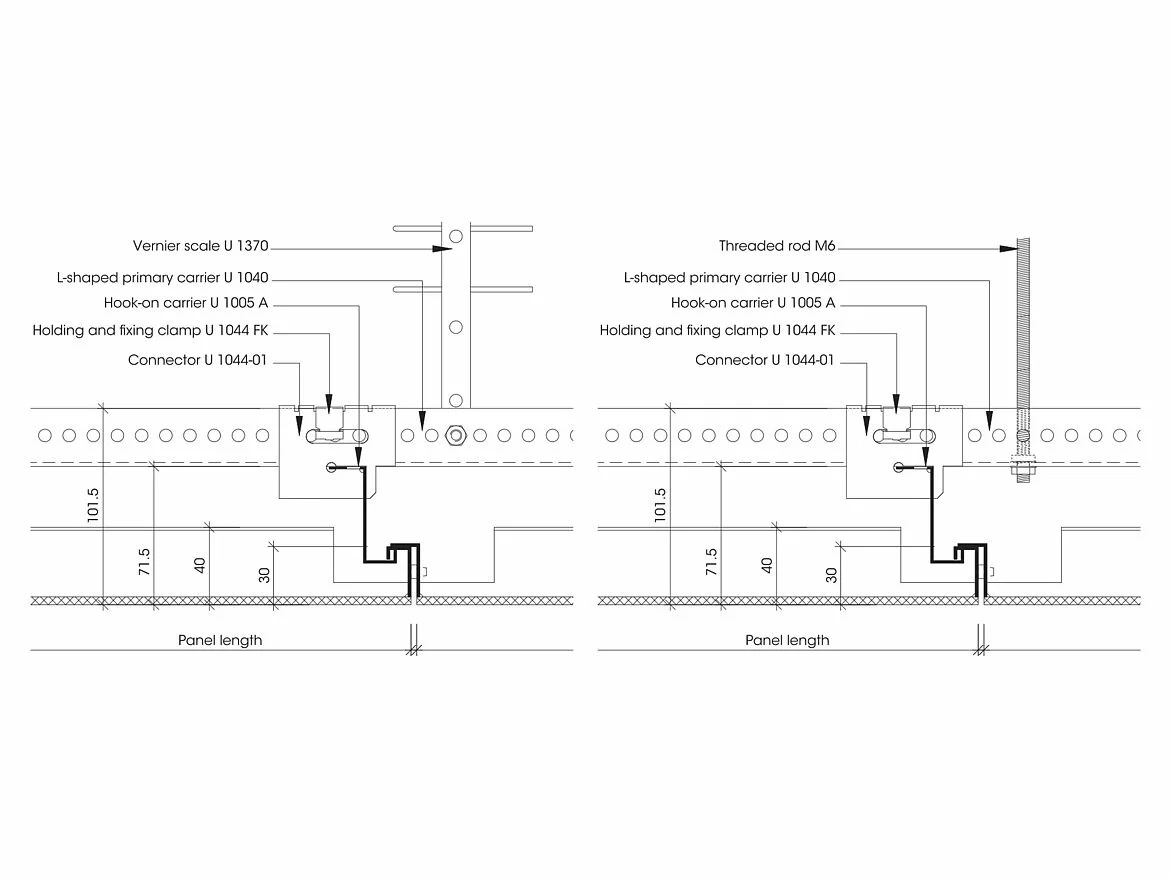

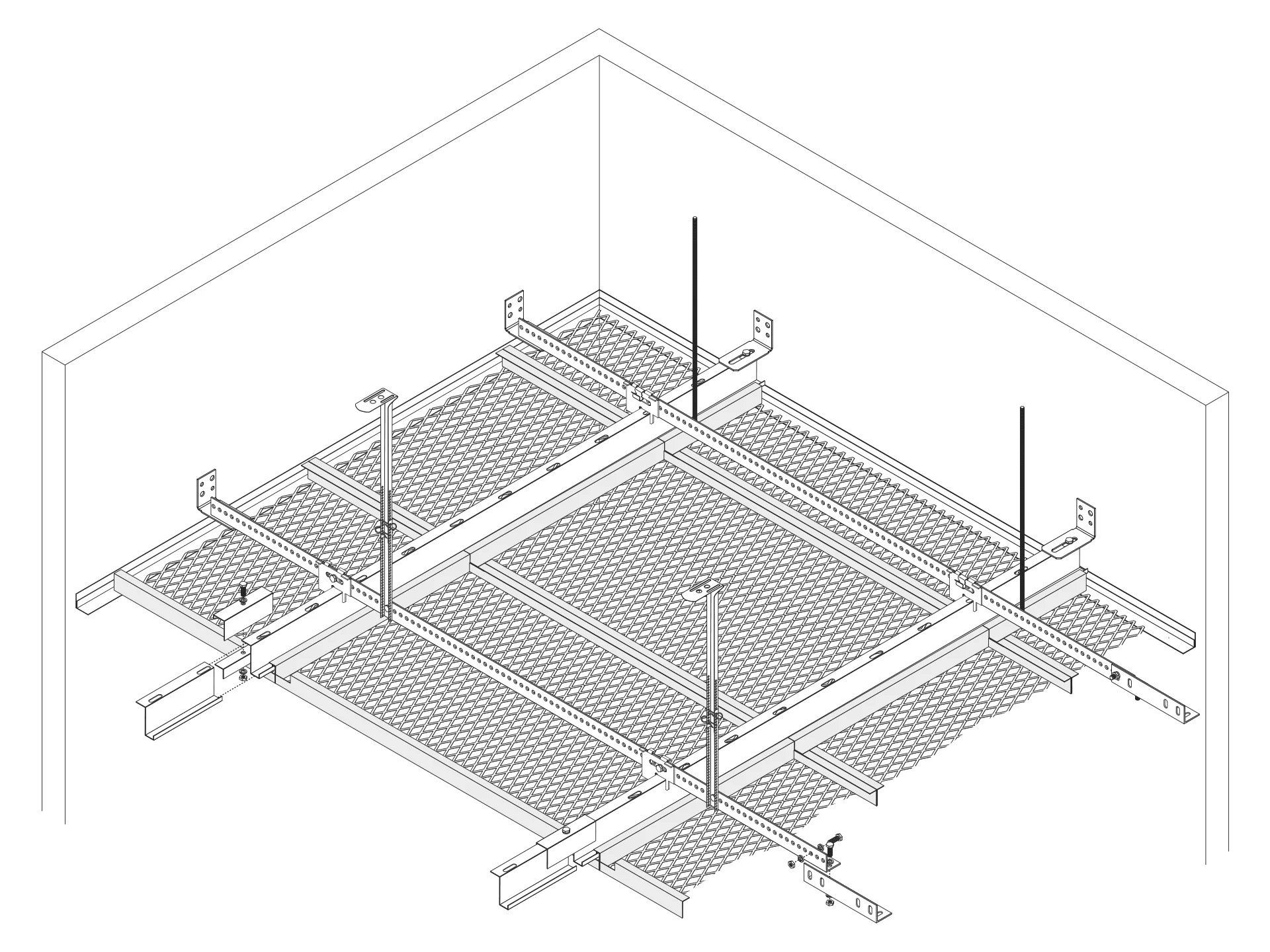

S4 RHOMBOS hook-on je tahokovový podhled se skrytou nosnou konstrukcí.
Kazety jsou pokládány přes sebe a zavěšeny na hákové profily. Způsob uložení zajišťuje homogenní vzhled podhledu.
V případě potřeby lze kazety snadno vyjmout a kdykoli opět zavěsit zpět.
S7 – kolejnicový
Nezávislé uložení kazet
Možnost sklopitelných kazet
Vhodné do tělocvičen

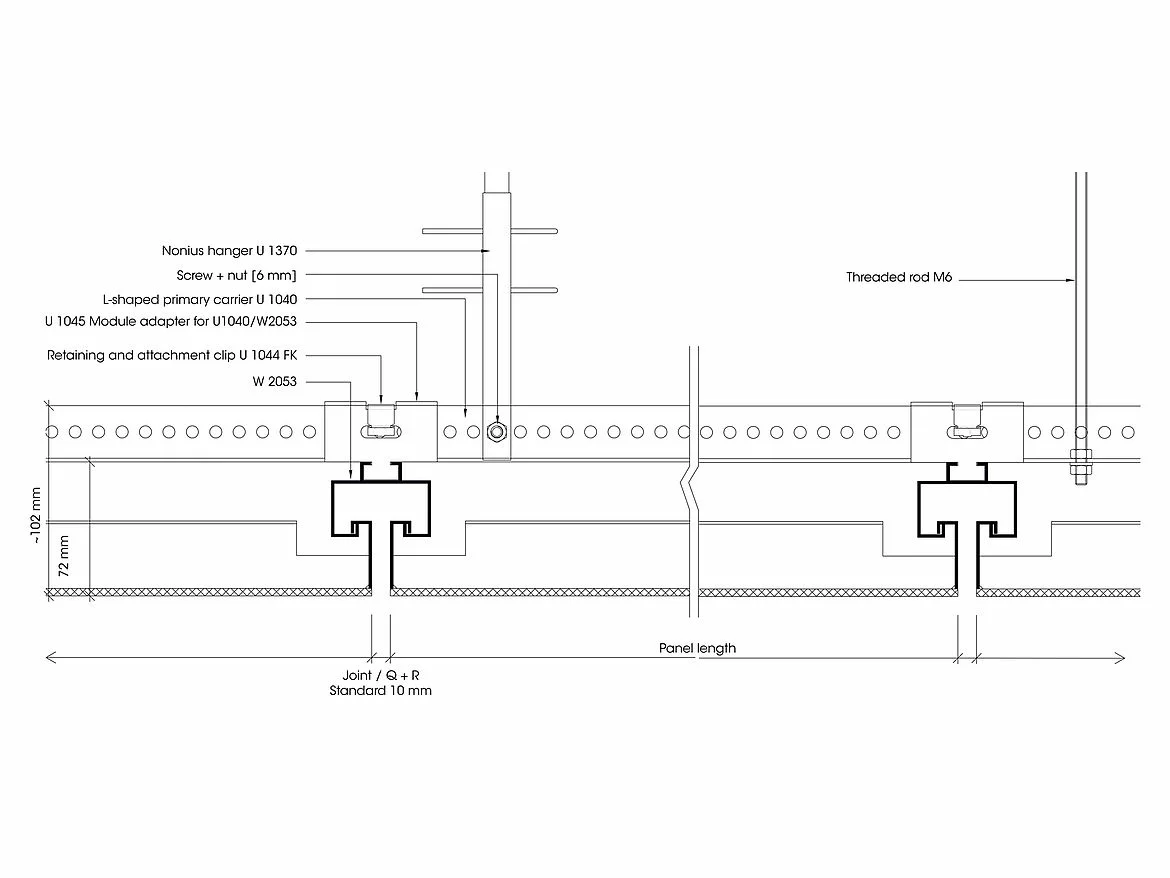

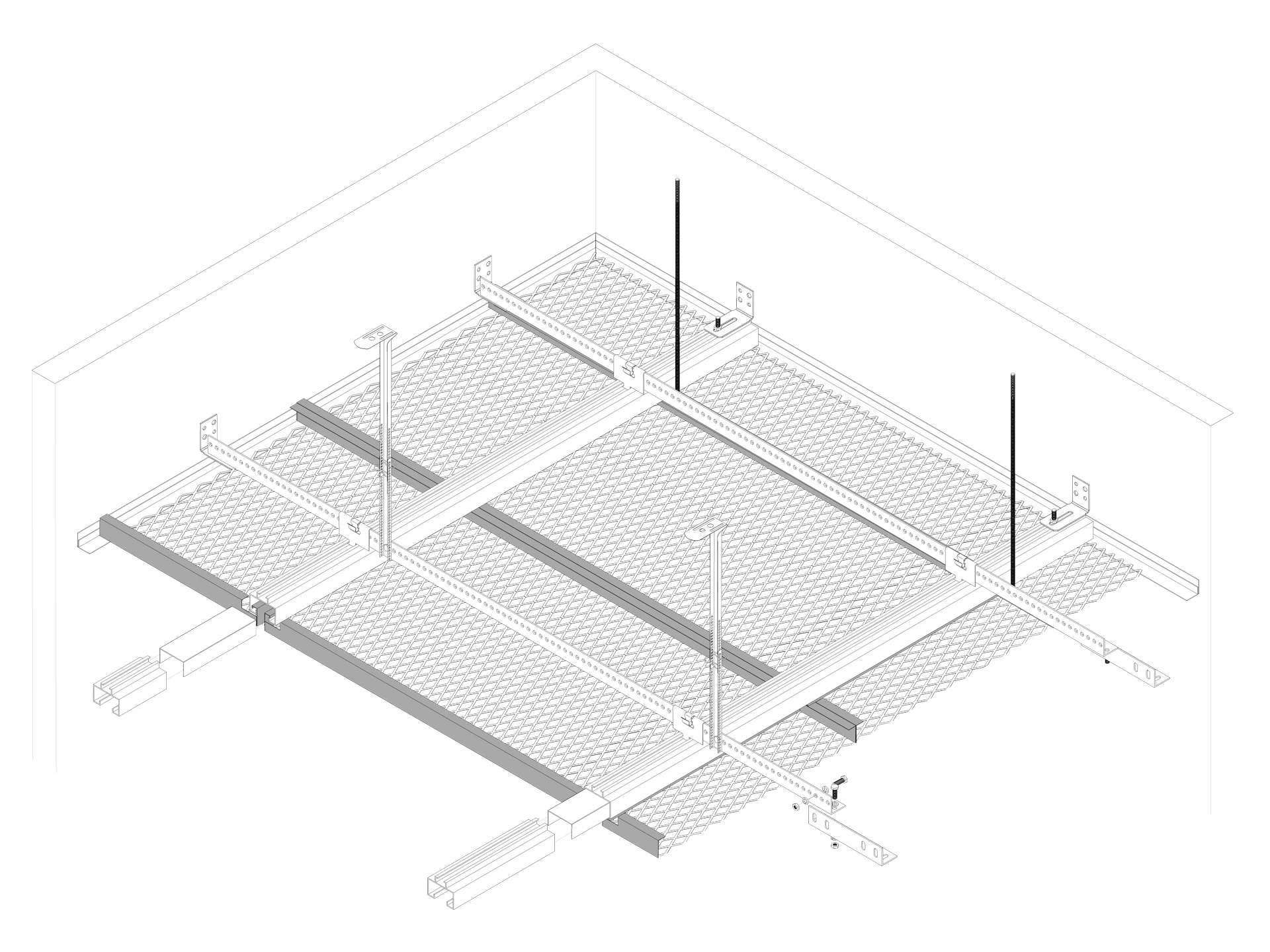

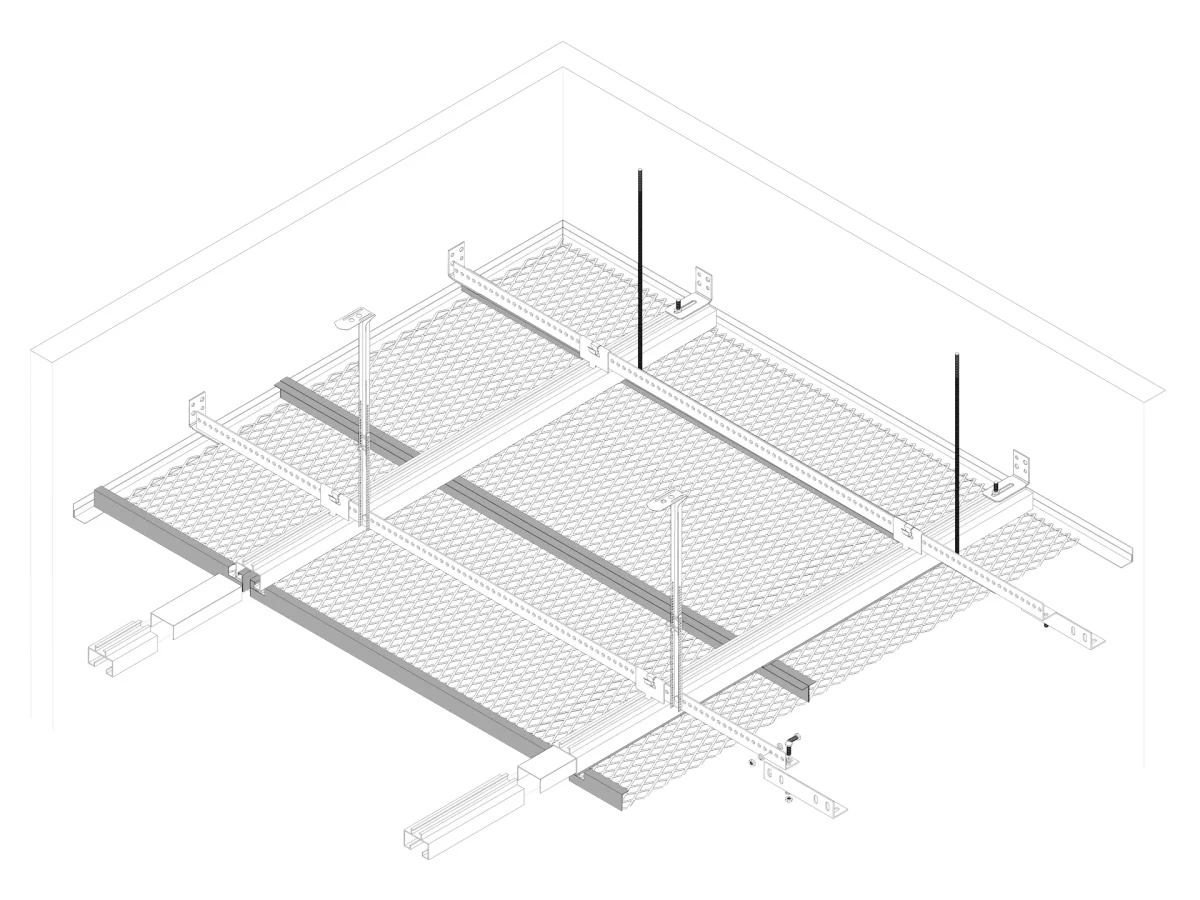

S7 RHOMBOS je tahokovový podhled s nosnými profily pro nezávislé uložení kazet.
Podhled se vyznačuje velkou stabilitou. Lze jej použít také v chráněných venkovních prostorách.
Kazety lze snadno vyjmout a opět zavěsit zpět.
S7 KS – kolejnicový + posuvný
Nezávislé uložení kazet
Možnost sklopitelných a posuvných kazet
Vhodné do tělocvičen

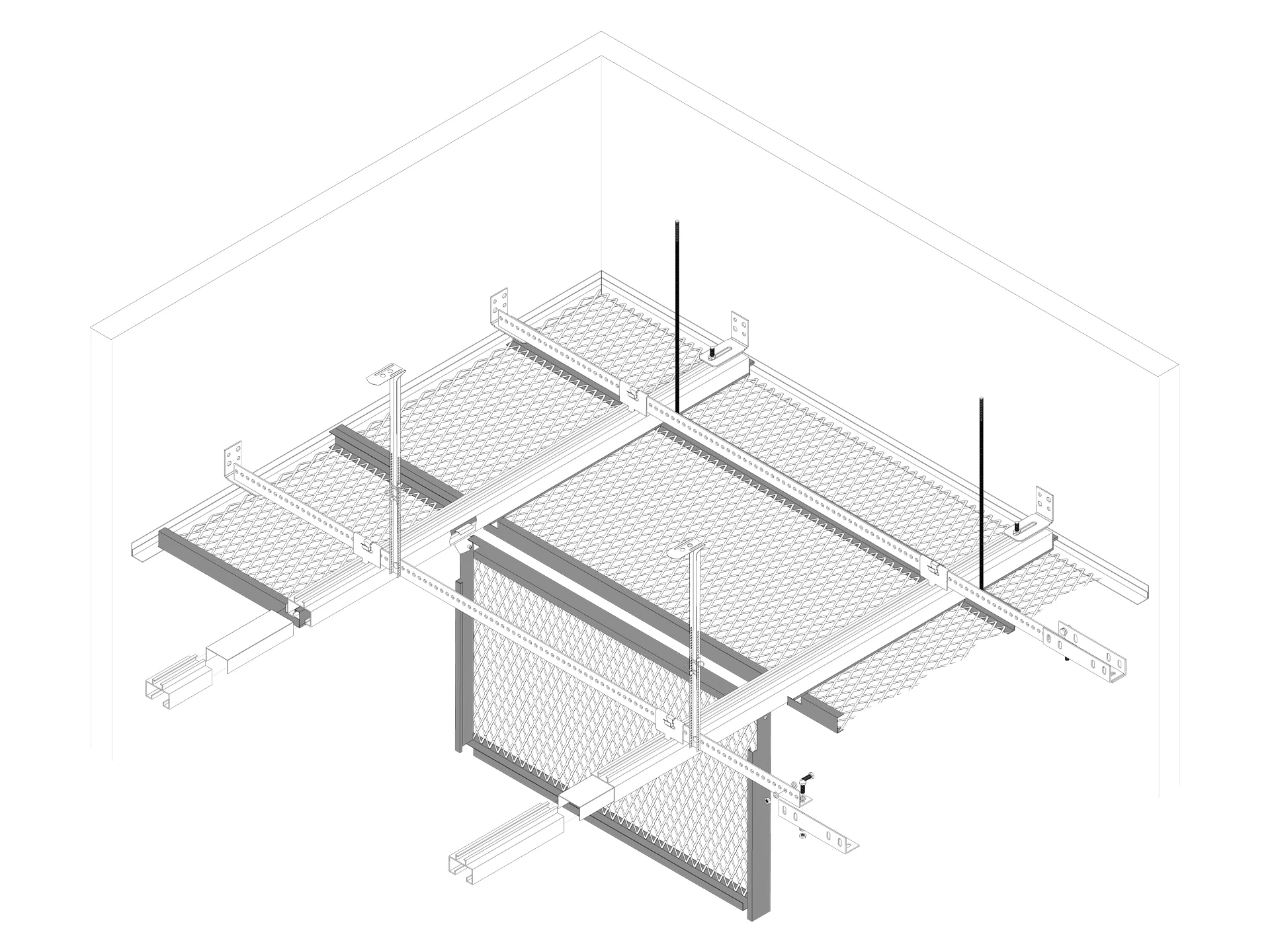

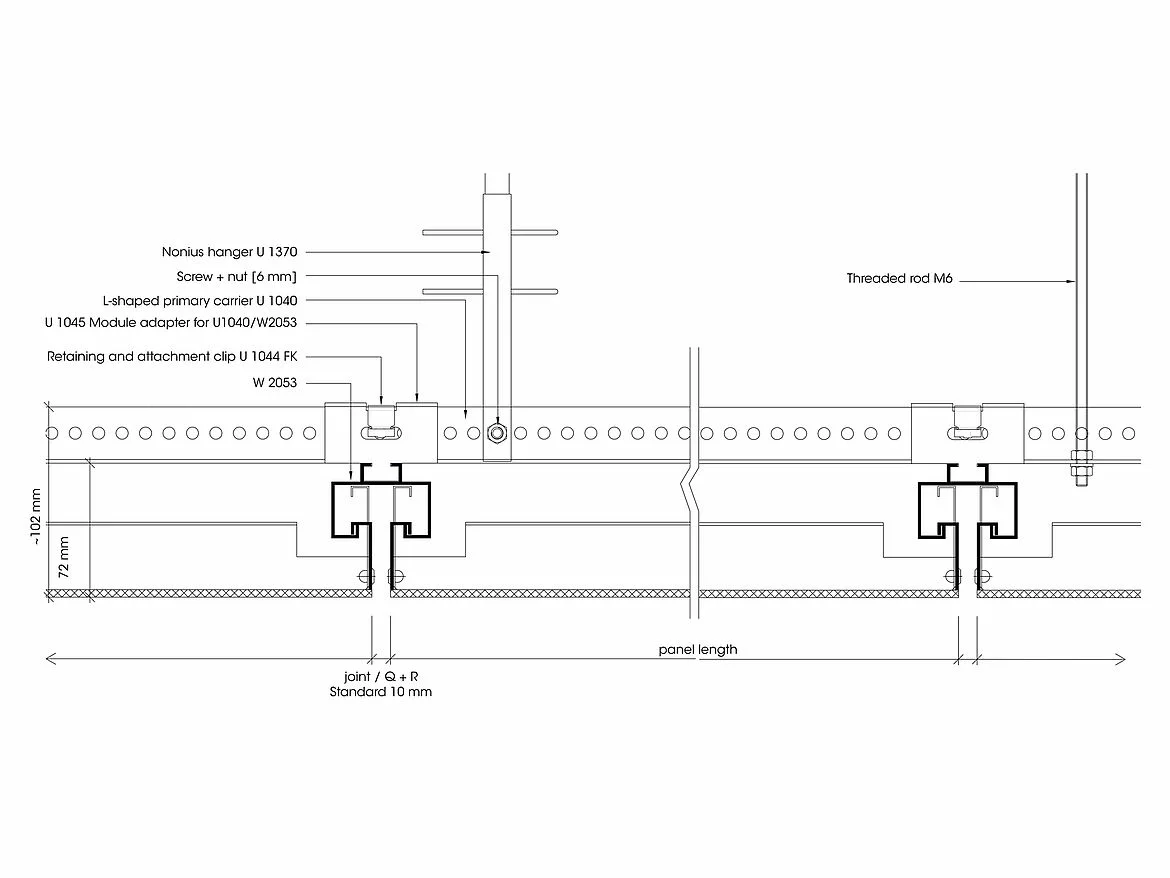

S7 KS RHOMBOS je tahokovový podhled s nosnými profily pro nezávislé uložení kazet.
Podhled se vyznačuje velkou stabilitou. Lze jej použít také v chráněných venkovních prostorách.
Kazety lze snadno vyjmout a opět zavěsit zpět.
Typ S7 KS má závěsné háky. Ty umožňují kazetu sklopit a pohybovat s ní v nosném profilu jako v kolejnici.
základní specifikace
Technické parametry:
- Materiál: pozinkovaná ocel, hliník na vyžádání
- Typy tahokovu: M110, M260, M400, jiné typy tahokovu na vyžádání
- Typy kazet: V1, V3, V4, V6, V7, ostatní typy na vyžádání.
- Zavěšení: závitové tyče nebo závěs typu nonius
- Požární odolnost: A2-s1, d0 dle EN13501-01 (nehořlavý)
- Povrchová úprava: práškové lakování
- Standardní barvy: stříbrná metalíza (podobná RAL 9006), bílá (RAL 9016 matná DUROPLAN typ 1), brilantní chrom s bezbarvým lakem. Jiné barvy na vyžádání.
- Akustické vlastnosti: zvuková pohltivost s černým akustickým rounem (αw = 0,45; NRC = 0,40).
TYPY podhledů
S1 RHOMBOS clip-in:
- Délka kazety: ≤ 1800 mm
- Šířka kazety kazety: ≤ 900 mm
- Doporučená velikost kazety: ≤ 1,2 m²
- Šířka spáry: 0 mm
- Rám: Typ V5, bezrámová kazeta, ohnutý tahokov
- Odolnost proti větru: Ano
S4 RHOMBOS hook-on:
- Délka kazety: ≤ 3000 mm
- Šířka kazety kazety: ≤ 1100 mm
- Doporučená velikost kazety: ≤ 3,0 m²
- Šířka spáry: 2 mm
- Kazeta: tahokov přivařený k rámu, další varianty na vyžádání
- Odolnost proti větru: Ano
S7 RHOMBOS rail channel:
- Délka kazety: ≤ 3000 mm
- Šířka kazety kazety: ≤ 1100 mm
- Doporučená velikost kazety: ≤ 3,0 m²
- Šířka spáry: 2 mm
- Kazeta: tahokov přivařený k rámu, další varianty na vyžádání
- Odolnost proti větru: Ano
- Odolnost proti nárazů míče – systém S7 RHOMBOS TAIFUN
S7 KS RHOMBOS rail channel (sklopitelné kazety):
- Délka kazety: ≤ 2500 mm
- Šířka kazety kazety: ≤ 1100 mm
- Doporučená velikost kazety: ≤ 2,5 m²
- Šířka spáry: 2 mm
- Kazeta: tahokov přivařený k rámu, další varianty na vyžádání
- Odolnost proti větru: Ano
Specifikace tahokovu

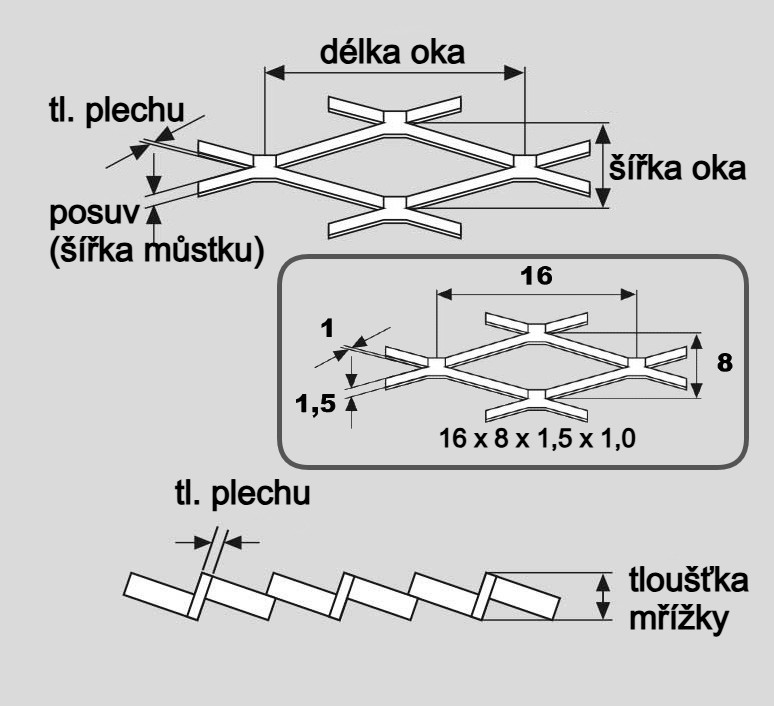

Specifikace tahokovu:
- Délka oka: Rozměr, který určuje délku každého otvoru v síti. Délka otvorů ovlivňuje propustnost a celkový vzhled panelu.
- Šířka oka: Svislá vzdálenost od horní a dolní části otvoru ve tvaru diamantu. Šířka otvorů ovlivňuje propustnost a celkový vzhled panelu.
- Posuv (šířka můstku): Tento rozměr se vztahuje k šířce kovových pramenů, které tvoří síť. Šířka kovových pramenů tvoří stěny každé buňky. Ovlivňuje pevnost a trvanlivost sítě. Menší posuv znamená hustší mřížku
- Tloušťka plechu: Jedná se o tloušťku původního kovového plechu, ze kterého je síťovina vyrobena. Měří se kolmo k rovině sítě.
- Tloušťka mřížky: Udávají někteří výrobci. Označuje tl. vyrobeného tahokovu. Tento rozměr není ale nikterak zaručení. Jedná se většinou o přibližný údaj.
TYPY standardních tahokovů
M110_1,2
16×8×1,5×1,2
Propustnost: 62,5 %
- Délka oka: 16 mm
- Šířka oka: 8 mm
- Posuv: 1,5 mm
- Tloušťka kovu: 1,2 mm
- Tloušťka tahokovu: ~ 3 mm
- Typy kazet: V1, V3, V4, V6, V7
M210
25×16×1,5×1,5
Propustnost: 81,2 %
- Délka oka: 25 mm
- Šířka oka: 16 mm
- Posuv: 1,5 mm
- Tloušťka kovu: 1,5 mm
- Tloušťka tahokovu: ~ 3 mm
- Typy kazet: V1, V3, V4, V6, V7
M260_1,2
28×12×2,0×1,2
Propustnost: 66,6 %
- Délka oka: 28 mm
- Šířka oka: 12 mm
- Posuv: 2,0 mm
- Tloušťka kovu: 1,2 mm
- Tloušťka tahokovu: ~ 4 mm
- Typy kazet: V1, V3, V4, V6, V7
M430
40×20×2,5×1,5
Propustnost: 75 %
- Délka oka: 43 mm
- Šířka oka: 20 mm
- Posuv: 2,5 mm
- Tloušťka kovu: 1,5 mm
- Tloušťka tahokovu: ~ 5 mm
- Typy kazet: V1, V3, V4, V6, V7
TYPY kazet DURLUM MESH

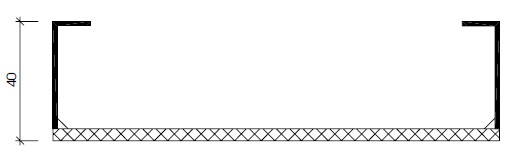

TYP V1
TAHOKOV PŘIVAŘENÝ K RÁMU
Rám je přivařen na tupo k laserem vyřezanému panelu z tahokovu.

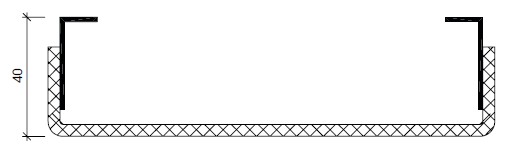

TYP V2
TAHOKOV PŘIVAŘENÝ K RÁMU
Rám je přivařen k laserem vyřezanému
a ohýbanému panelu z tahokovu.

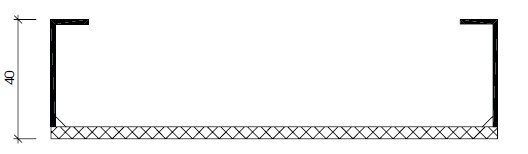

TYP V3 BASIC
TAHOKOV PŘIVAŘENÝ K RÁMU
Rám je přivařen na tupo k na míru vyrobenému panelu z tahokovu.

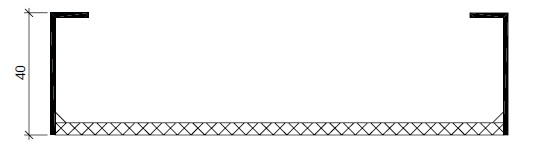

TYP V4
PŘIVAŘENÝ RÁM
Rám je přivařen na tupo k laserem vyřezanému panelu z tahokovu.

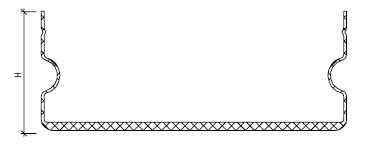

TYP V5
OHNUTÝ BEZRÁMOVÝ TAHOKOV
Kazety mají zpevněné hrany díky patentovaného prolisu.
Kazety speciálně pro systém S1 RHOMBOS.

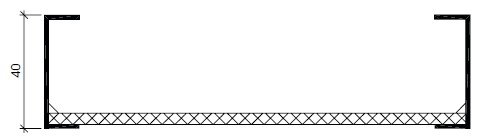

TYP V6
TAHOKOV S VIDITELNÝM RÁMEM
Panel z tahokovu je vložen do obvodového rámu a přivařen.

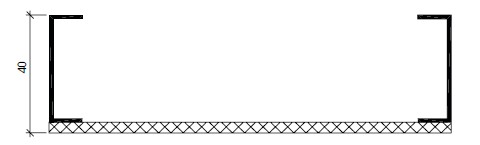

TYP V7
TAHOKOV S RÁMEM
Panel z tahokovu je přiložen ze spodní strany obvodového rámu a přivařen.
Další varianty MESH Systémů

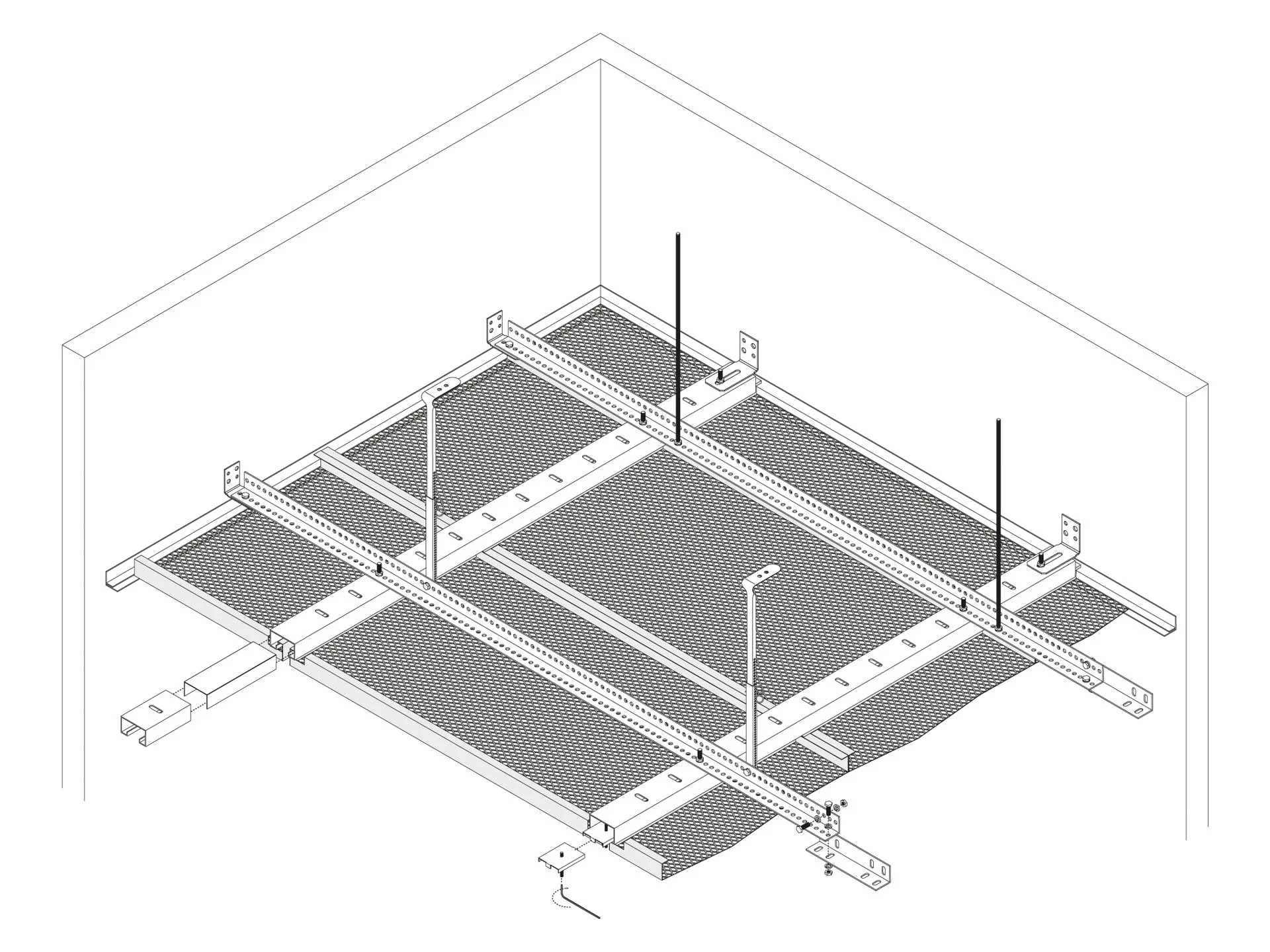

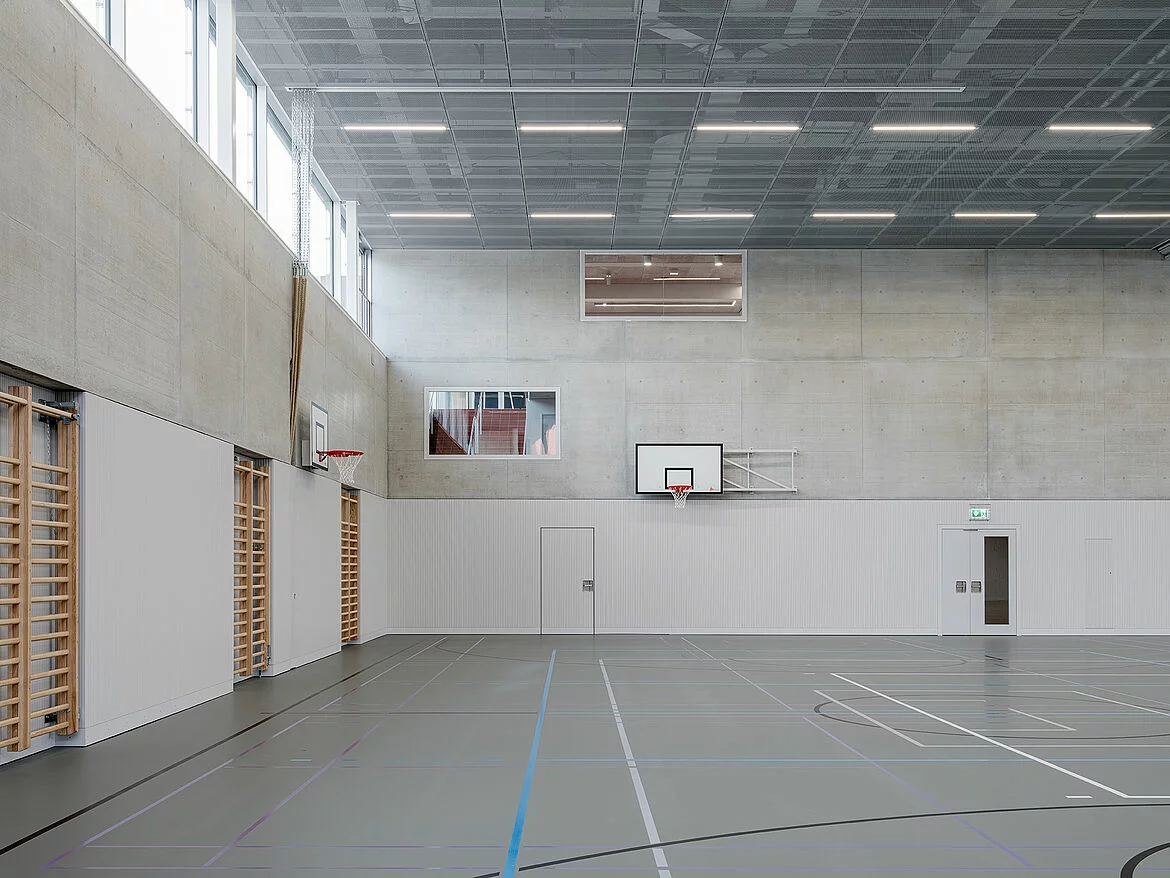

S7 TAIFUN
Pro tělocvičny a exteriéry
- Délka kazety: 300 – 2390 mm
- Šířka kazety kazety: 200 – 1100 mm
- Doporučená velikost kazety: ≤ 1,5 m²
- Standardní barva RAL 9016 (matná DUROPLAN Typ 1)
- Tahokov: mřížka od rozměru 16×8×2,0×1,5 mm až do 62×25×4,0×3,0 mm
- Akustické vlastnosti: zvuková pohltivost s černým akustickým fleasem (αw = 0,73)
Ideální řešení pro tělocvičny a exteriér
Testován v třídě A1 dle normy DIN 18032-3
Možné užít i jako nárazuodolný obklad stěn

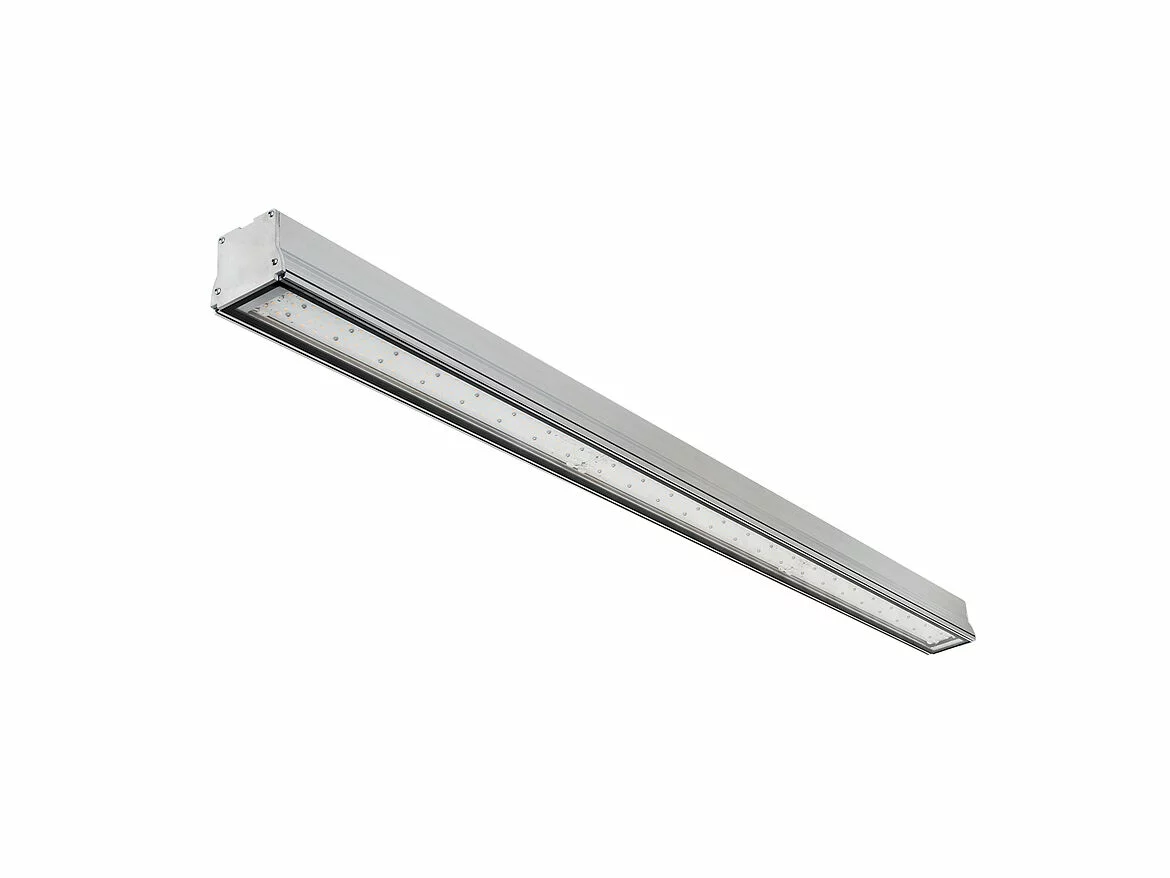

Kombinovatelné s LED osvětlením TANGENTA-Y100

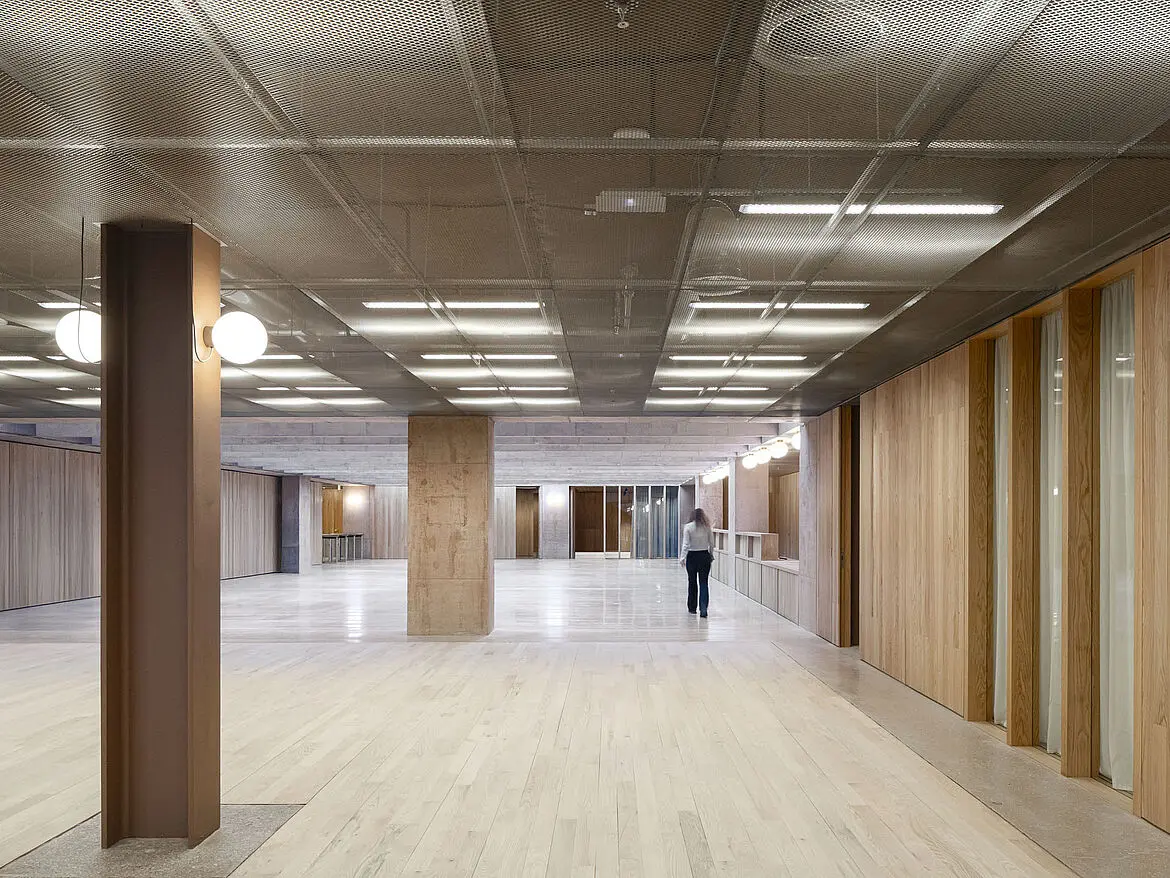

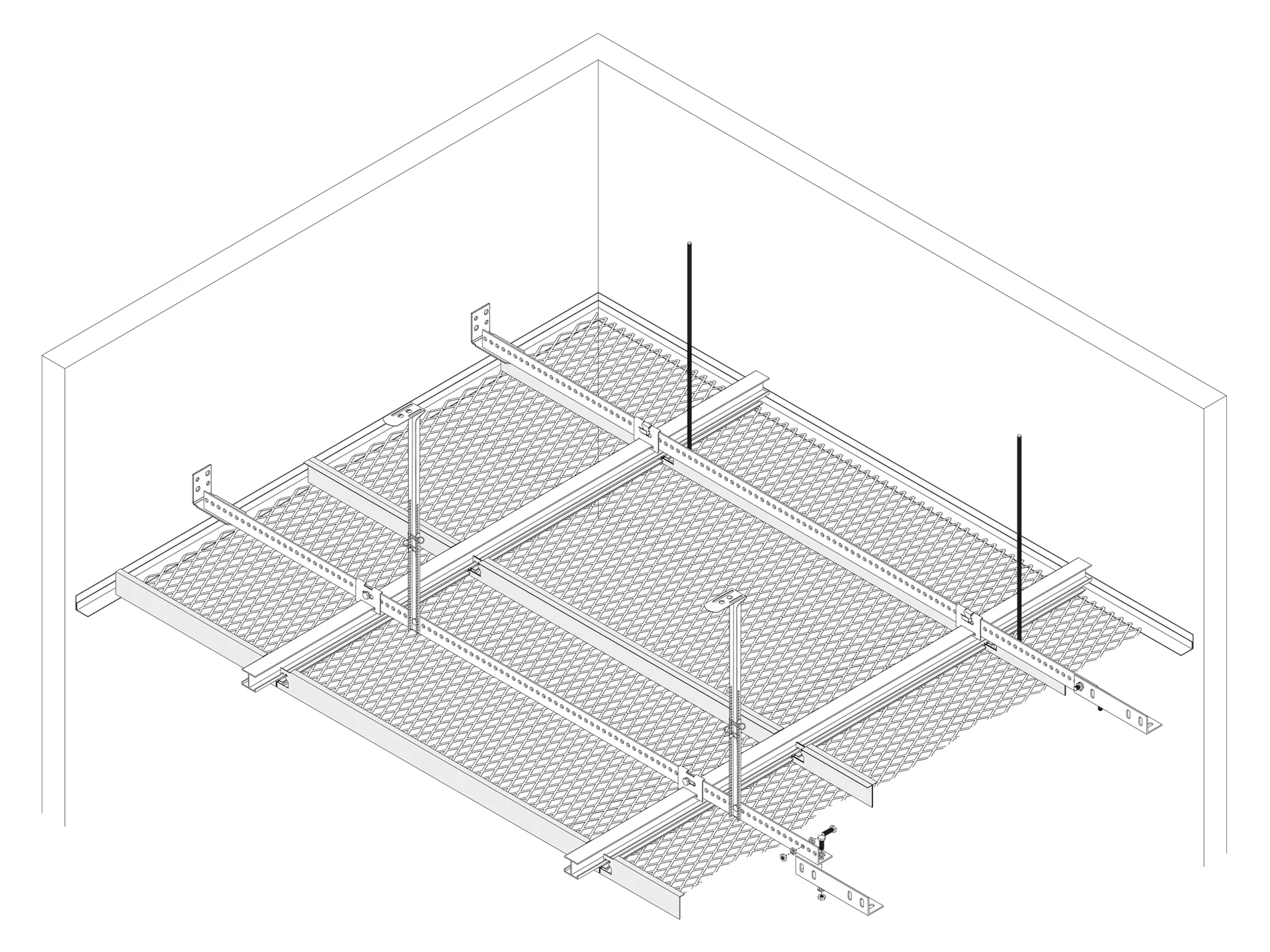

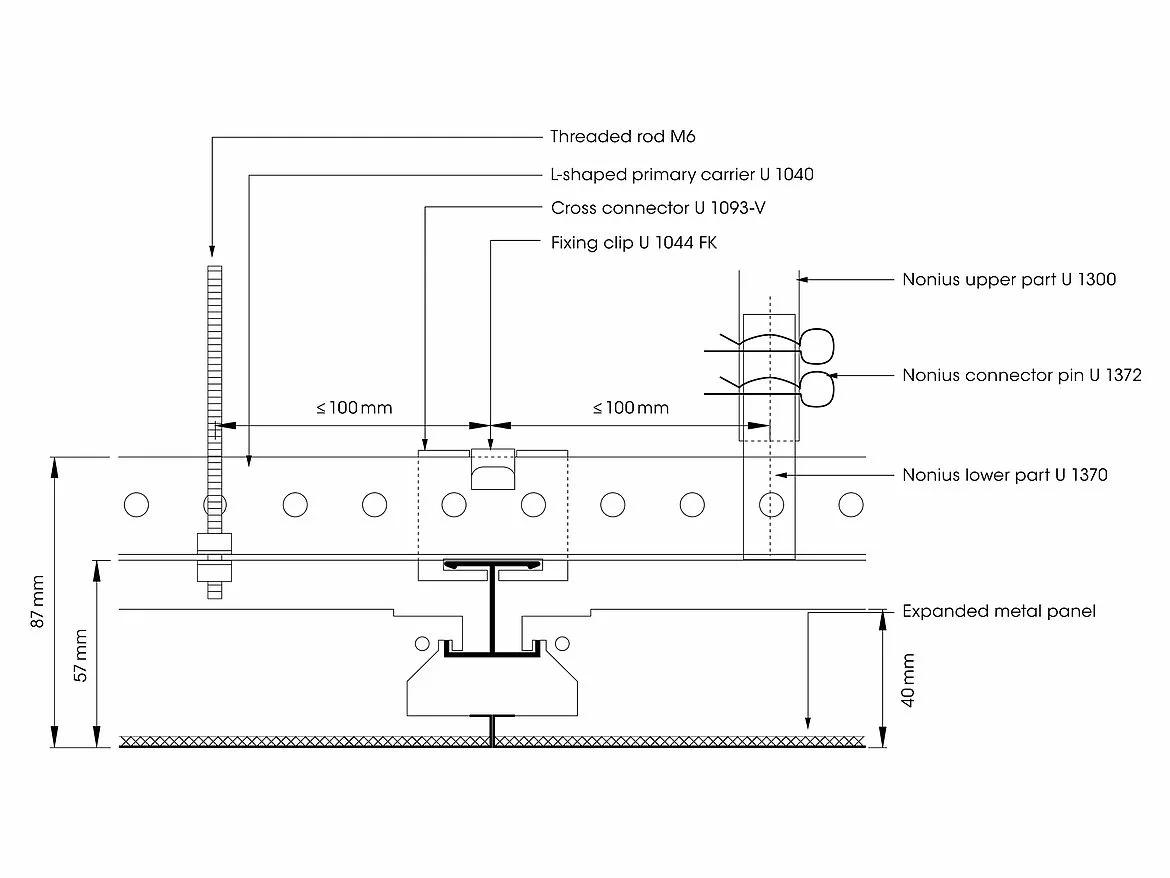

S10 H DOUBLE-HOOK SYSTEM
Neomezené designové možnosti
- Délka kazety: ≤ 3000 mm
- Šířka kazety kazety: ≤ 1100 mm
- Materiál: pozinkovaná ocel, hliník na vyžádání
- Typy tahokovu: M110, M260, M400, jiné typy tahokovu na vyžádání
- Povrchová úprava: práškové lakování
- Akustické vlastnosti: zvuková pohltivost s černým akustickým rounem (αw = 0,45; NRC = 0,40).
Jednoduchá instalace
Nezávislé uložení kazet
Variabilní užití
- Zavěšení: závitové tyče nebo závěs typu nonius
- Požární odolnost: A2-s1, d0 dle EN13501-01 (nehořlavý)
- Standardní barvy: stříbrná metalíza (podobná RAL 9006), bílá (RAL 9016 matná DUROPLAN typ 1), brilantní chrom s bezbarvým lakem. Jiné barvy na vyžádání.
