Kraft Open-cell ceiling· Otevřené mřížkové podhledy
HLAVNÍ typy

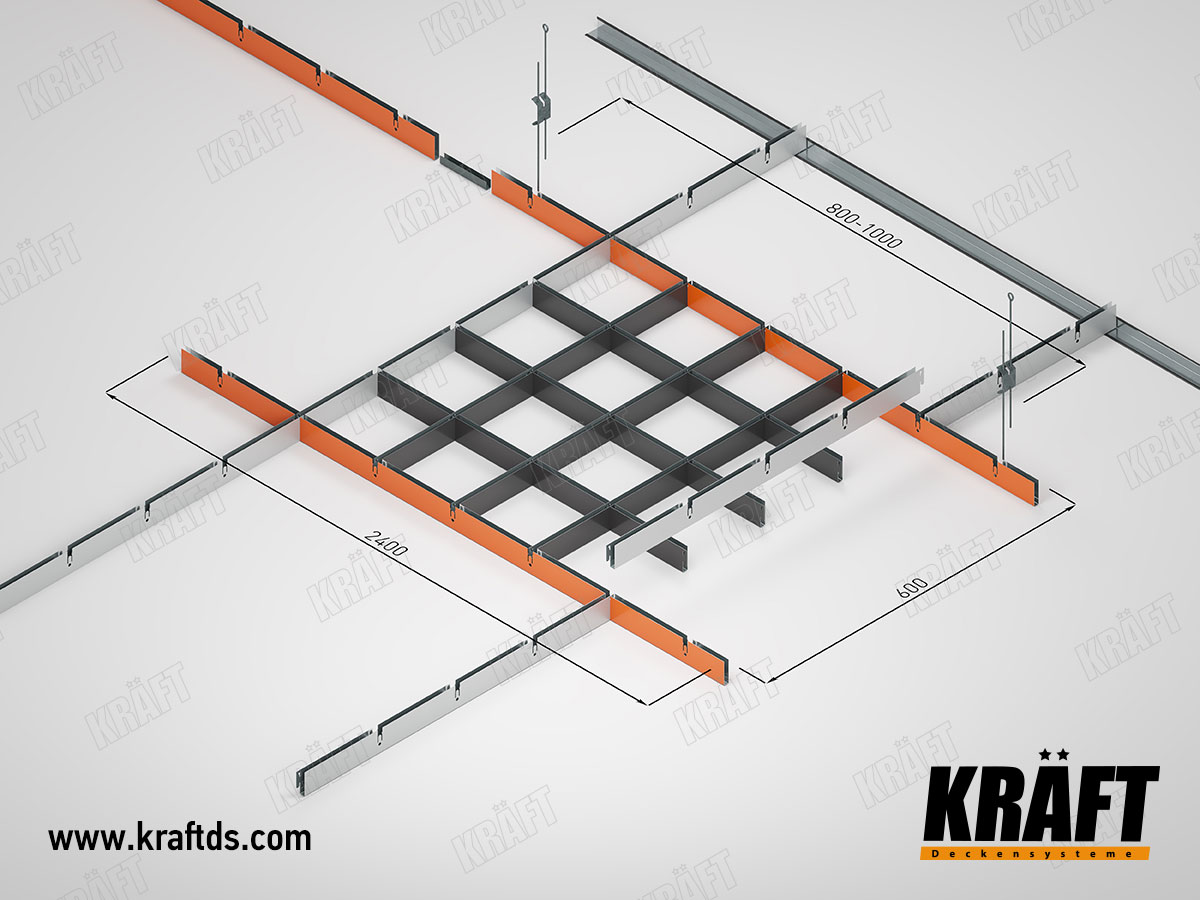

Classic open cell ceiling
- Rozměr mřížky [mm]: 50×50, 60×60, 75×75, 86×86, 100×100, 120×120, 150×150, 200×200
- Šířka profilu: 9 mm
- Výška profilu: 33, 40, 45 mm
- Nosný systém: samonosný, lišty zacvakávané mezi sebou pomocí speciálních zámků
Vizualizace – rozměry a barvy mřížky
Pyramidal open cell ceiling
- Rozměr mřížky [mm]: 75×75, 86×86, 100×100, 120×120, 150×150, 200×200
- Šířka profilu: 9 mm
- Výška profilu: 44 mm
- Sklon: 45°
- Nosný systém: samonosný, lišty zacvakávané mezi sebou pomocí speciálních zámků
Vizualizace – rozměry a barvy mřížky

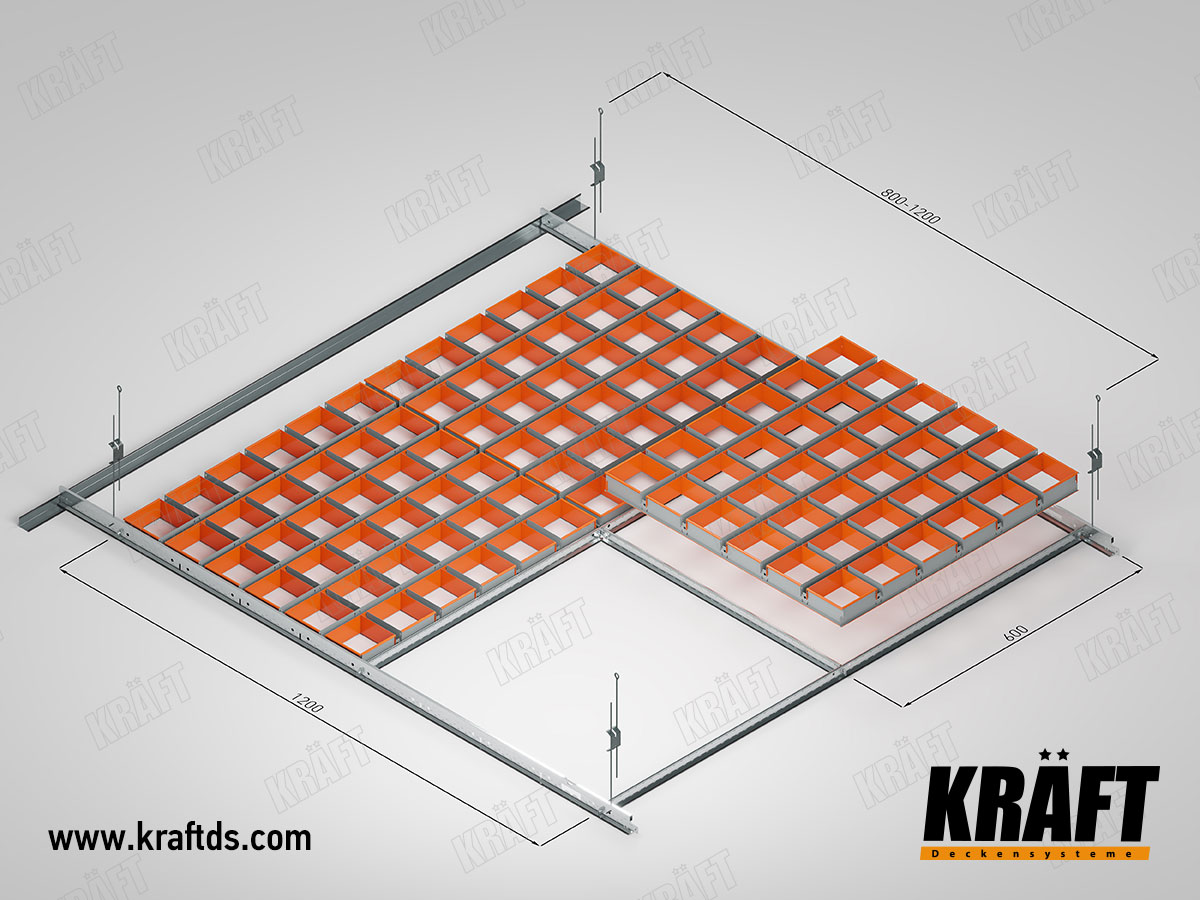

Cassette grilyato GKL
- Rozměr mřížky [mm]: 50×50, 60×60, 75×75, 86×86, 100×100, 120×120, 150×150, 200×200
- Šířka profilu: 15 mm
- Výška profilu: 40 mm
- Rozměr kazet: 600×600 mm
- Nosný systém: profil KRAFT Fortis T-15
- Více informací o možnostech a výhodách systému GKL
Vizualizace – rozměry a barvy mřížky
ZÁKLADNÍ CHARAKTERISTIKA
- Zavěšení: flexibilní rychlo-závěsy
- Požární odolnost: A1 dle EN 1350-1
- Materiál: vysoce kvalitní pozinkovaná ocel PN-EN 13964:2014-05
- Povrchová úprava: polymerní povlak
- Snadná instalace
- Jednoduchá údržba
- Inovativní design
- Lehká a vzdušná konstrukce nezatěžující strop
- Různé možnosti designu mřížky i barevného řešení
- Pro všechny typy veřejných prostor: obchody, nákupní centra, školy, letiště, nemocnice, hotely, administrativa atd.
- Další varianty rastru jako stropní žaluzie nebo triangl open cell
Vliv rastru a typu mřížky na vzhled

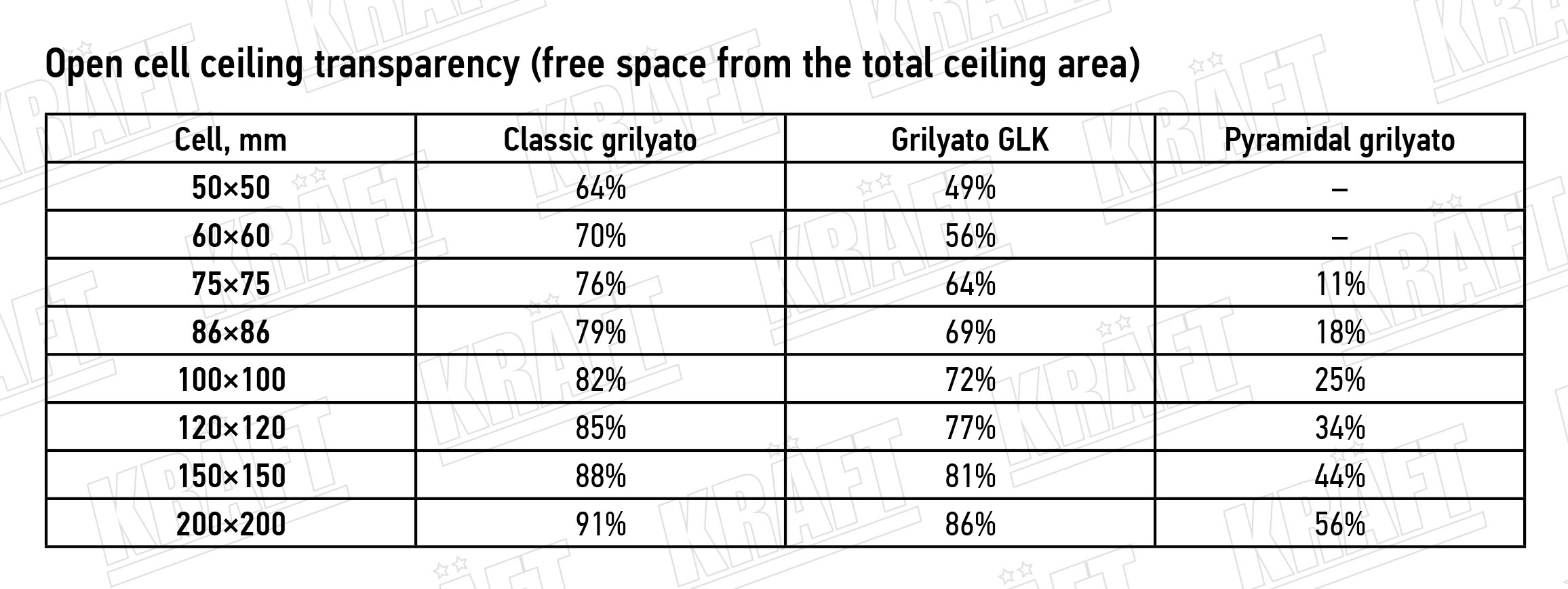

Otevřenost podhledu:
Faktická propustnost
- Udává poměr mezi prázdným prostorem a plochou, kterou zabírají samotné lamely.
- Požární bezpečnost: sprinklery nad podhledem vyžadují otevřenost většinou vyšší než 70%.
- Vzduchotechnika: otevřenost určuje, jak efektivně může v místnosti cirkulovat vzduch vzdáleností (roztečí) mezi nimi.
- Akustika: otevřený podhled propouští zvukové vlny do prostoru nad ním (dutiny), kde mohou být pohlceny akustickou izolací.
- Vysoká otevřenost: > 80 %, podhled působí lehce a vzdušně, ale je skrz něj více vidět na technologie nad ním.
- Nízká otevřenost: < 40 %, podhled působí masivněji a lépe maskuje instalace.

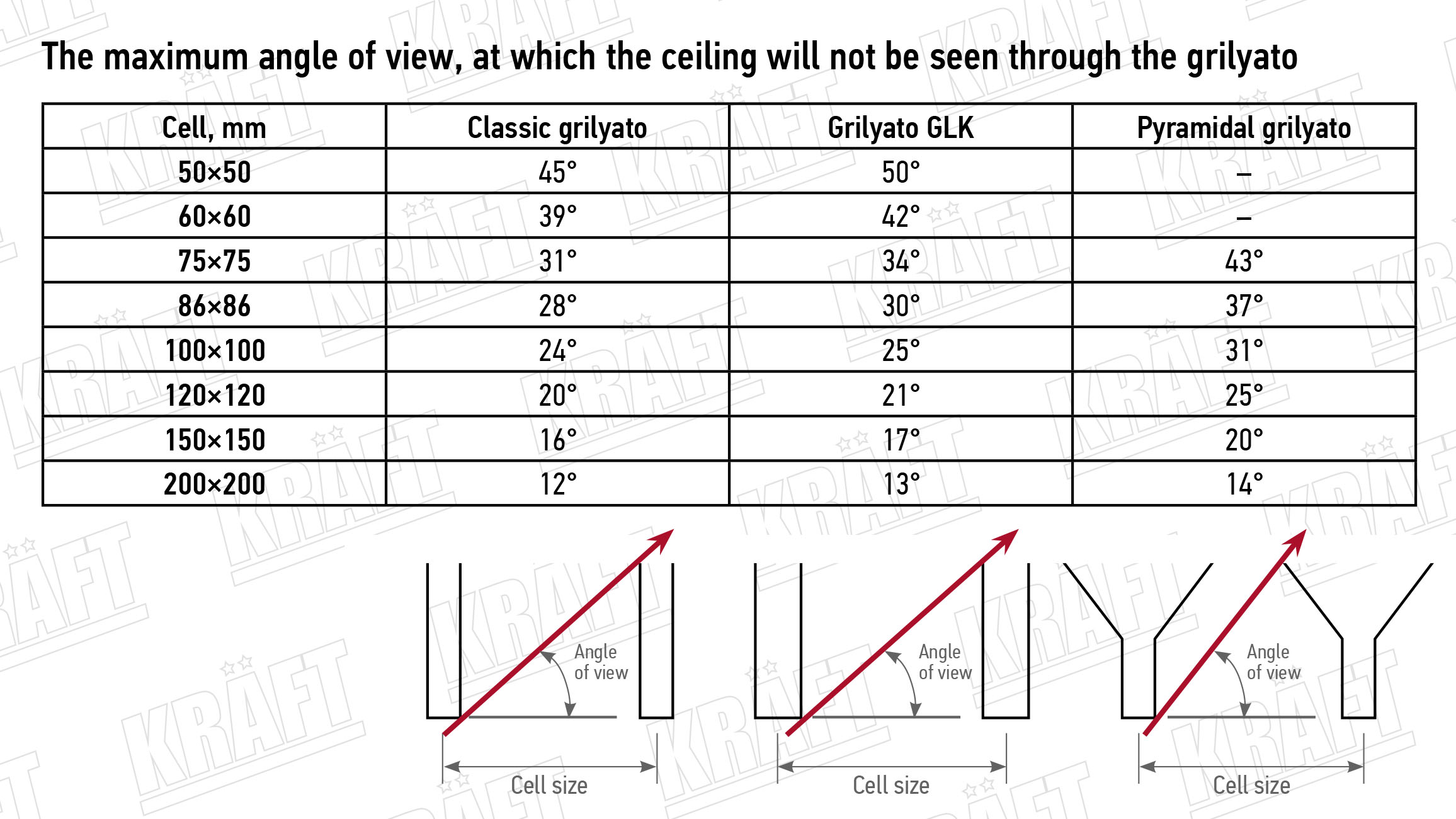

Efektivní úhel (úhel clonění):
Optická propustnost
- Úhel, pod kterým přestává být vidět nosný strop (nebo instalace nad ním)
- Je tím větší, čím vyšší jsou lamely a čím menší je mezera mezi nimi, tím větší je efektivní úhel.
- Je určen geometrickým vztahem mezi výškou lamel a vzdáleností (roztečí) mezi nimi.
- V praxi lze vysvětlit tak, že čím větší je tento úhel, tím dříve (při menším odklonu pohledu od svislé osy) se podhled „uzavře“ a schová to, co je nad ním.
Povrchové úpravy
Barvy:
- RAL 9003 (signální bílá)
- RAL 9005 (černá)
- RAL 9006 (bílý hliník metalíza)
- RAL 7024 (grafitová šedá)
- RAL 8017 (čokoládová hnědá)
- Ostatní RAL barvy na vyžádání
Dřevodekory:
- Světlé (Gikory)
- Základní tmavé (Modrina)
- Neutrální (Nut Kariny)
- Další dekory na dotaz
Další varianty rastru
Stropní žaluzie
Efekt lamelového podhledu
Princip systému je ve vynechání vybraných profilů v celkové sestavě. Systém je vhodný zejména pro kazety GKL 15/15, kdy stabilitu zajišťuje rám z T-profilů.
- Systém použitelný pro všechny typy mřížkových podhledů: Classic, Pyramidal, GKL.
- Úspora materiálu ve srovnání s běžnými otevřenými mřížkovými podhledy je přibližně 16 %.
Triangl open-cell
Systém diagonálně vložených příčníků
Jedinečný design nového podhledu
Rychlá změna vzhledu stávajícího podhledu
- Libovolné uspořádání vzoru
- Vhodné pro otevřené rastrové podhledy: 100×100 mm, 120×120 mm, 150×150 mm, 200×200 mm
- Volba barvy bez ohledu na barvu hlavního rastru
- Jednoduchá instalace bez nutnosti speciální nářadí
- Možnost instalace svítidel Kraft LED pod úhlem 45° k hlavnímu rastru
Druhy kazet Gkl systémů
GKL 15/15
- Kazeta má rámový profil
- Šířka nosného T-profilu KRAFT Fortis: 15 mm
- Šířka profilu mřížky: 15 mm
- Instalace: kazety se zavěšují na Fortis T profily
- Rozměr kazet 600×600 mm
GKL 15/10
- Kazeta nemá rámový profil
- Šířka nosného T-profilu KRAFT Fortis: 15 mm
- Šířka profilu mřížky: 10 mm
- Kazety vyrobené z profilů typu Classic open cell instalované na nosné Fortis T profily
- Instalace: nutné odříznutí zámů kolejnic
- Rozměr kazet 600×600 mm
výhody gkl systémů
01
Snadný přístup k inženýrským sítím nad podhledem?
Kazety GLK lze snadno vyjmout i jednoduše nainstalovat zpět. Není potřeba žádné speciální nářadí.
Boční profil zajišťuje pevnost a chrání hlavní konstrukci před deformací při manipulaci s kazetami.
02
Bezúdržbový podhled, který si zachová dokonalý vzhled na celou životnost?
Pevná konstrukce z T-profilů KRAFT Fortis zabraňuje deformacím, průhybům nebo kroucení.
I po letech si podhled zachovává původní tvar a vzhled.
Absence upevňovacích zámků zaručuje snadnou demontáž a eliminuje riziko poškození.
03
Moderní podhled splňující nejvyšší bezpečnostní normy pro veřejné prostory?
Materiál tvoří vysoce kvalitní ocel s polymerním lakem dosahují třídy požární bezpečnosti A1 – nehořlavé (PN-EN 13964:2014-05).
Speciální výřezy v T-profilech KRAFT Fortis vyrovnávají tepelnou roztažnost kovu a fungují jako kompenzátory při požáru.
Propustnost 49–86% (dle velikosti mřížky) zaručuje efektivní odvod kouře a bezproblémový provoz automatických hasicích systémů.
04
Vlastní design s mnohými možnostmi barevného provedení?
Systém GLK nabízí nekonečné designové možnosti.
Lze vytvářet pravidelné designy i nahodilé vzory. Stačí pouze zvolit barevnou kombinaci kazet GLK a T-profilů.
Větší otevřenost a úspora je možná použitím systému stropních žaluzií.
Jedinečný a akusticky účinný design lze docílit kombinací kazet GKL s jinými typy rastrových podhledů (akustických, minerálních apod.) pro jedinečný a funkční design.
05
Změna designu místnosti bez vysokých nákladů?
Rychlá a levná změna designu je snadná, díky jednoduché výměně části kazet GKL v nových barvách.
Triangl open/cell je systém vložených diagonálních prvků pro okamžitou, snadnou a ekonomicky úspornou změnu vzhledu.
Tip pro vás:
Pokud již máte jiný typ rastrového podhledu a chcete změnit jeho design, jednoduše vyměňte stávající kazety za rastrové kazety GLK bez demontáže nosné konstrukce. Okamžitá proměna za zlomek ceny!
